Mittelschnitt-Befestigte UAV-System 11 Zoll Fernbedienung mit Bildschirm

Mittelschnitt-Befestigte UAV System

Systemmodell: M8

1.Systemkonfiguration

• UAV 14S
• 8kw 14S Luftstromversorgung
• 380VAC, 200m angeschlossene UAS-Basisstation

2.Bestandteilparameter

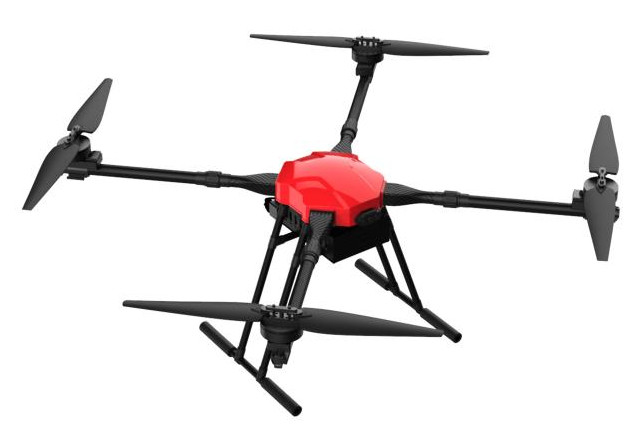

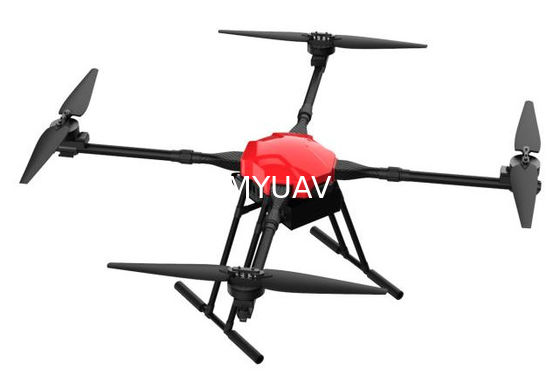

• UAV

- Ich weiß.
Modell MH20
Material Kohlenstofffaser + Luftfahrt-Aluminiumlegierung
Anzahl der Rotoren 4 Rotoren
Bei der Prüfung des Fahrzeugs ist der Fahrzeugklassenwert zu berücksichtigen.
Ausgedehnte Größe (mm) 1250*1250*710
Faltgröße (mm) 750 x 750 x 710
Leergewicht ≤13KG ((ohne Batterie) 22kg mit Batterie
Höchstlast ≤ 20 kg
Höchststartgewicht ≤ 42 kg
Höchstfluggeschwindigkeit ≤ 18 m/s
Maximale Auffahrgeschwindigkeit ≤ 5 m/s
Maximale Abstiegsgeschwindigkeit ≤ 4 m/s
Höchststarthöhe 3000 m
Ausdauer in der Luft ≥35min
Positionierungssystem GPS-Positionierung + RTK
Leistungssystem Hochleistungs-FOC-Leistung
Propellergröße 34 Zoll Klapppropeller
Leistung Batterie 14S 28000mAh*1
Ladegerät Intelligentes superschnelles Ladegerät
Fernbedienung 11 Zoll Bildschirm
Standbyzeit der Fernbedienung 8-12 Stunden
Übertragungsabstand 5 km-10 km (aufrüstbar)
Sicherheitswindgeschwindigkeit ≤ 6
Betriebstemperatur -20°C bis 50°C
Körperschutzklasse IP65

• Luft PSchleimSAufwärts

- Ich weiß.

Stromversorgung an Bord	Parameter
Außendimensionen (mit Wärmeschlauch)	25.2 x 14,4 x 5,9 cm
Gewicht	2100 g
Nennleistung	8 kW
Nennspannung der Eingabe	750VDC
Nenn-Ausgangsspannung	58VDC / 14S
Dauer des Fluges	24 Stunden (Nennlast, angeschlossener Strombetrieb)
Umwandlungseffizienz	94%
Überstromschutz	Ausgangsstrom größer als 138 A, automatischer Schutz der Bordstromversorgung
Überspannungsschutz	- Ja, das ist es.
Ausgangs-Kurzschlussschutz	Ja, wiederherstellbar
Übertemperaturschutz	120°C
Stromausfallschutz	Im angeschlossenen Modus kann das Flugzeug normal fliegen und landen, wenn die Stromversorgung während des Fluges unterbrochen wird.
Schnittstelle Vo+ / Vo-(BAT+ / BAT-): QS8 Steckverbinder weiblich *2 Steckdosen Gleichstrom-Ausgangsanschluss für die Verbindung zu Drohnen-Eingängen Anschließen Sie eine der Steckdosen an die Batterie der Drohne für die Notstromversorgung Vin+ / Vin-: männlicher Steckverbinder XT90 Hochspannungs-Gleichstrom-Eingang für Kabel, die an eine bodengebundene Basisstation angeschlossen sind

• Verknüpfte Basisstation

- Ich weiß.
