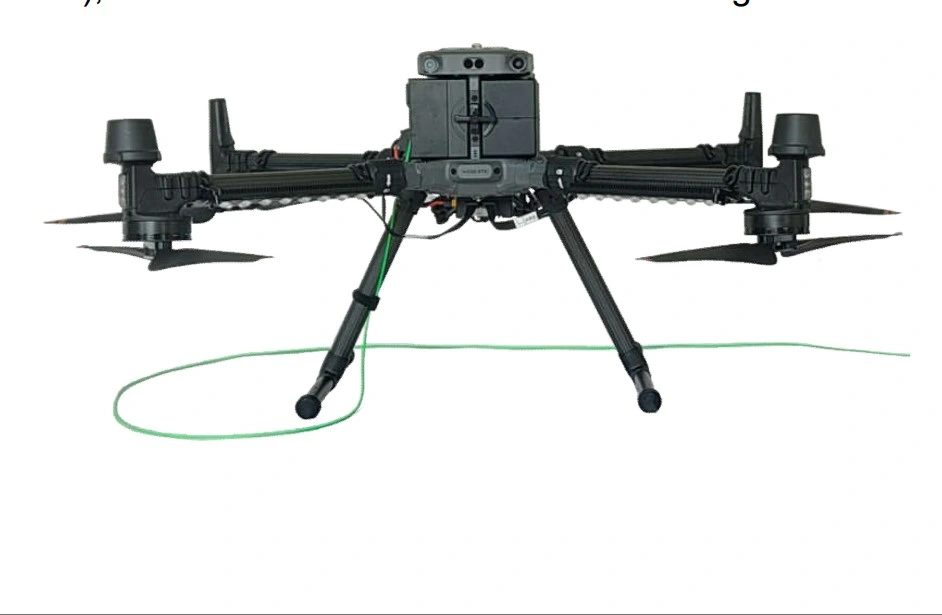

MYUAV Neue Version Dji M300 M350 angebundene Drohnendraht

Neue VersionDJIM300M350 mit einem Strangverbindung


Drohnen-Befestigungssystemkann c seinnach Ihren besonderen Bedürfnissen angepasst.

Die Kabellänge kann von 33 bis 330 m angepasst werden.
Das Glasfaserkabel ist verfügbar.
Das System ist für alle Mehrrotor-Drohnen mit einer MTOW von 5 bis 110 kg kompatibel.

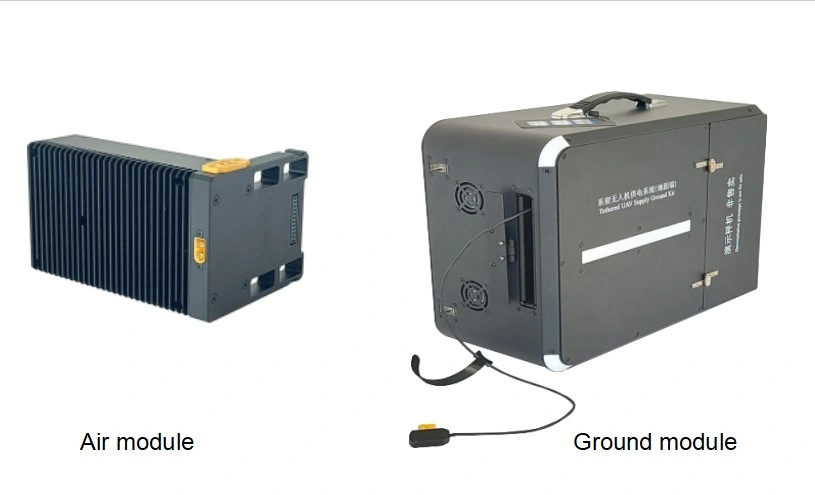

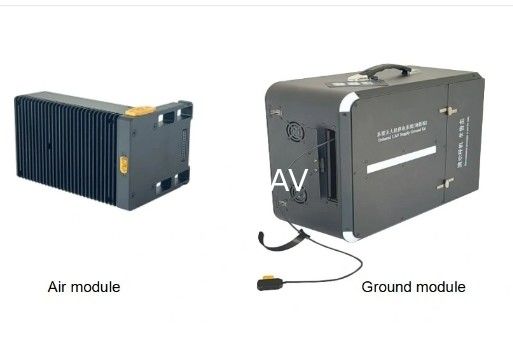

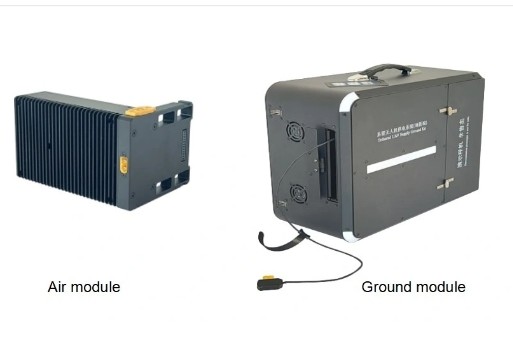

Drone Tether Power Unit TPS110M-M300/M350 für DJI M300 M350 Tether Drone

1.Umweltmerkmale

1) Umgebungstemperatur: -20°C bis 45°C (Arbeitszeit), -40°C bis 65°C (Lagerzeit).
2) Relative Luftfeuchtigkeit: 10-80% RH (Arbeit), 5-90% RH (Speicherung).
3) Höhenlage: 0-3000 m.

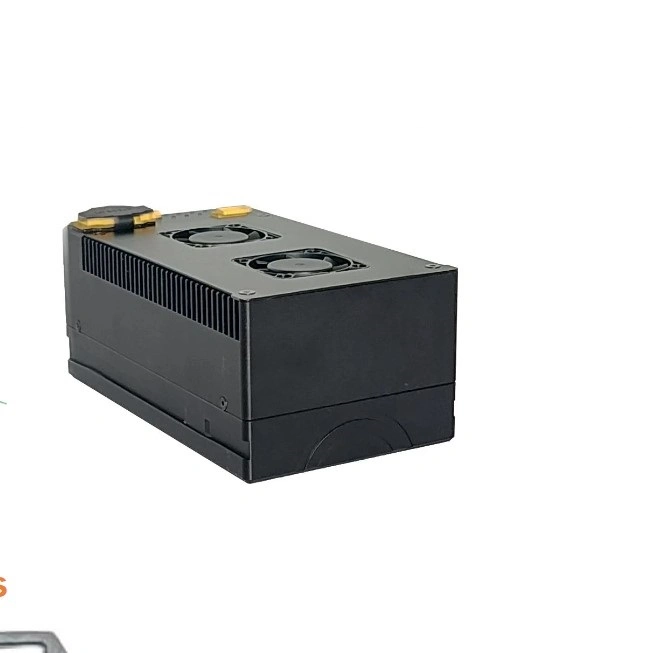

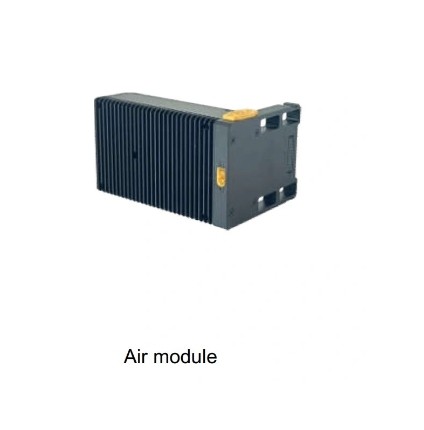

2.LuftModulStromversorgungfür Tether Drone DJI M300 M350

1) Eingangsspannung: 600 bis 830 Vdc.
2) Ausgangsspannung: 51,5 ± 0,5 Vdc, konstante Ausgangsspannung, Unterstützung der Anpassung der Spannung.
3) Ausgangsleistung: 3000 W (Nennleistung für langfristige Leistung), 3500 W (Spitzenwert ≤ 10 s).
4) Schutzfunktion: Schutz gegen Eingangs- und Unterspannung, Ausgangs- und Überspannung, Überstrom, Kurzschluss und Temperaturüberschreitung.
5) Installationsmethode: Steck- und Absteckinstallation, dieselbe wie bei der ursprünglichen Batterieinstallationsmethode, Drohnen und Flugzeugboxen erfordern keine Änderungen.
6) Wärmeabbauverfahren: Ein externer Ventilator vertreibt die Wärme aktiv, und ein reservierter Luftkanal wird mit Zwangsluft gekühlt.
7) Schnittstelle: Eingang XT60, Ausgang Batterie-Schnittstelle (betrieben durch Drohnen), Ausgang XT60 (betrieben durch Beleuchtung).

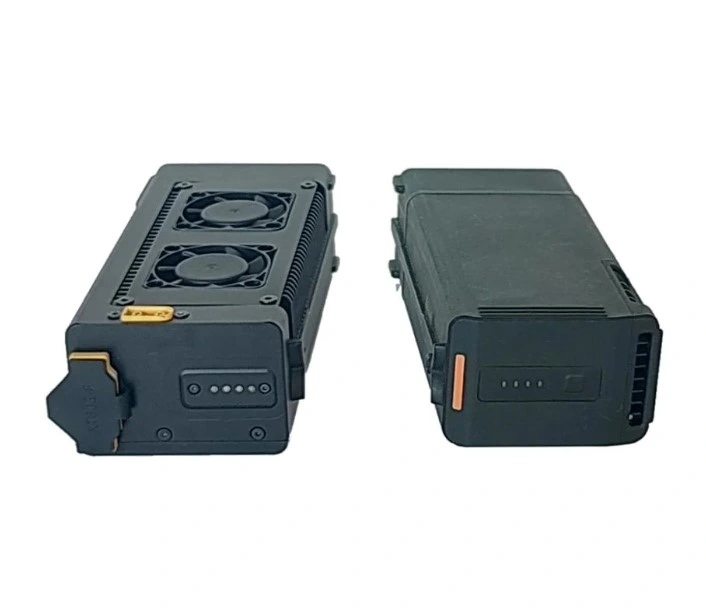

8) Größe: 163 × 92 × 65 ± 0,5 mm (eine TB60-Batterie ersetzen, ohne zusätzlichen Montageplatz einzunehmen).
9) Gewicht: 980 ± 20 g (eine 1350 g große TB60-Batterie ersetzen, um das Startgewicht der Drohne zu reduzieren).
10) Schutzniveau: IP54

3. Funktionale Eigenschaften

Automatische Ein-/Ausspaltung: Folgen Sie dem Start und der Landung des UAV, um die Kabel synchron ein-/auszuspülen, die Spannung anpassungsfähig anzupassen,und manuell drücken Sie den Knopf, um das Kabel zurückzuziehen, während der Strom abgeschaltet.

Kommunikationsfunktion: Es verfügt über eine drahtgebundene Kommunikationsfunktion mit seriellem Portprotokoll und unterstützt die Funktion der drahtlosen Kommunikation mit Bluetooth oder drahtlosem seriellen Portprotokoll.

Schutzfunktion: Schutz vor Eingangs- und Unterspannung, Ausgangs- und Überspannung, Überstrom, Kurzschluss, Temperaturüberschreitung, Fehlerbeseitigung und Selbstwiederherstellung.

Datenanzeigefunktion: Der 4,0-Zoll-Touchscreen zeigt Daten wie Spannung, Strom, Temperatur, Kabellange, Datum, Uhrzeit, Betriebsdatensätze, Fehlerdatensätze und Arbeitsstatusinformationen an.

Einstellung: Der Anzeigebildschirm unterstützt die Einstellung und Anpassung der Drehgeschwindigkeit, der Drahtwickelspannung, der Drahtspannung, der Sicherheitslänge, des Datums und der Uhrzeit,und unterstützt das Wechseln zwischen chinesisch und englisch.

Fehlerwarnfunktion: Wenn das System fehlerhaft funktioniert, scrollt der Bildschirm, um Fehlerinformationen anzuzeigen, und das Fehlerwarnlicht blinkt rot und piept zur Warnung.

Ausrüstung: Mit einer Rucksackkonstruktion kann der Rucksack mit einem kompletten Satz von Bindungssystemen ausgestattet werden, einschließlich einer Bindungskiste, einer Stromversorgung des Luftmoduls, einer Beleuchtungseinheit (optional),mit einer Breite von nicht mehr als 15 mmDas Gesamtgewicht beträgt 12 ± 0,5 kg.



4.Parameter

Artikel 2		Technische Parameter
Umgebungstemperatur		-20 ~ 45 oC (Arbeitszeit), -40 ~ 65 oC (Lagerung)
Relative Luftfeuchtigkeit		10-80% (Arbeitszeit), 5-90% (Lagerzeit)
Höhenstand		≤ 3000 m

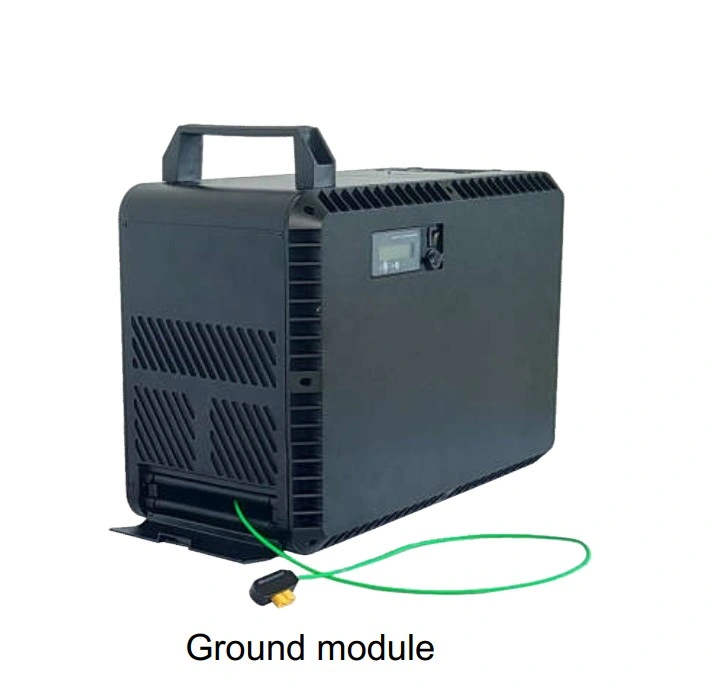

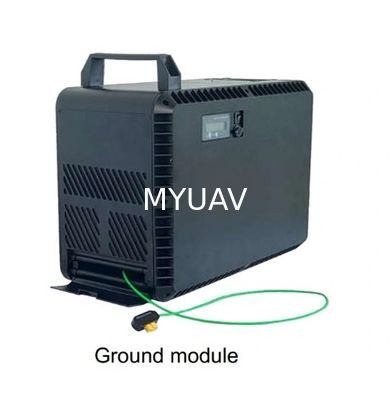

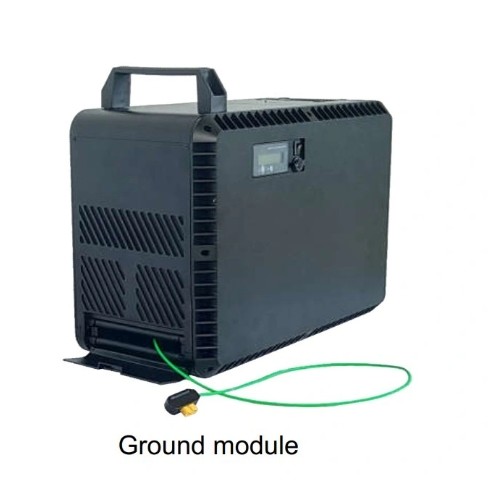

Anbindungs-Leistungsmodul	Eingangsspannung	176-264Vac Weitbereichseingang, Einphasen 220Vac@45-65Hz
	Ausgangsspannung	400~750Vdc einstellbar, Fabrikstandard 750Vdc
	Ausgangsleistung	3500 Watt (Nennleistung für langfristige Leistung), 3850 Watt (Peakwert ≤ 30 s)
	Speicherkabellänge	mit einer Länge von mehr als 20 mm,
	Rückziehgeschwindigkeit	0-2 m/s, einstellbar
	Zugkraft	0-10N, einstellbar
	Schnittstelle	Eingangssteckdose mit Schalter, Kabel-Ausgang XT60-Anschluss
	Schlüssel und Schalter	Hochspannungs-Ein-/Aus-Schaltfläche, starke Kabelrückziehfläche, Alarmleuchte
	Größe	360 × 280 × 165 ± 0,5 mm, ausgenommen Fußpolster und -griffe
	Gewicht	9.2 ± 0,2 kg, einschließlich 110 m fester Kabel
Tetherkabel	Material	Silberplattierte Kupferdrahtdraht, Composite Fluorplastik Isolationsschicht, hochmodulreiche Zugfestigkeit Luftfahrtfaser Gewebe
	Strom	3 bis 5A
	Gleichstromwiderstand	10.5 ± 0,2 Ω, 100m@20 oC Schleife
	Zugfestigkeit	≥ 50 kg, widerstandsfähig gegen wiederholtes Einziehen und Freisetzungszeiten ≥ 500 mal
	Isolierfestigkeit	≥ 3000Vdc, 1 Minute lang kein Ausfall
	Kabellänge	55/110 ± 2 m, unterstützt eine angepasste Linienlänge
	Außendurchmesser	2.6 ± 0,2 mm
	Gewicht	1.2 ± 0,05 kg/100 m

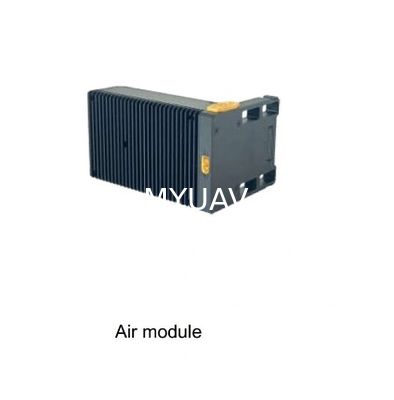

Luftmodul	Eingangsspannung	600~830Vdc breit gefächerter Eingang
	Ausgangsspannung	51.5 ± 0.5Vdc, konstante Ausgangsspannung
	Ausgangsleistung	3000 W (Nennleistung für langfristige Leistung), 3500 W (Peakwert ≤ 10 s)
	Schutzfunktion	Schutz gegen Eingangs- und Unterspannung, Ausgangs- und Überspannung, Überstrom, Kurzschluss und Temperaturüberschreitung
	Isolationsspannung	3000V (Vin-Vout), 1min, Leckstrom ≤ 5mA, kein Ausfall, kein Flashover oder Korona-Phänomen
	Installationsmethode	Plug-in Installation, die mit der ursprünglichen Batterieinstallationsmethode übereinstimmt, ohne Änderungen an der Drohnen- und Luftfahrtbox
	Wärmeverlustmethode	Natürliche Luftkühlung
	Schnittstelle	Eingabe XT60, Ausgabe Batterieoberfläche (von Drohnen angetrieben), Ausgabe XT60 (von Beleuchtung angetrieben)
	Schutzniveau	IP54
	Größe	158 × 92 × 110 ± 0,5 mm (eine TB60-Batterie ersetzen, ohne zusätzlichen Montageplatz einzunehmen)
	Gewicht	960 ± 10 g



Parameter für Elementeziele
1Eingangsspannung der Tether-Bodenbox: 176-264Vac Breitbereichseingang, Einphasen 220Vac.
2. Ausgangsspannung für die Stromversorgung des Luftmoduls: 25,5 ± 0,3 Vdc Konstante Spannungsausgabe. der gesamte Prozess ohne Stromverlust.
3Ausgangsleistung der Ausrüstung: Stromversorgung des Luftmoduls ≥ 2000W, Bodenbox anbindung ≥ 3500W.
4. Größe der Stromversorgung des Luftmoduls: ≤ 156 × 75 × 48 mm, ersetzen Sie eine TB30-Batterie, ohne dass zusätzlicher Platz für die Montage benötigt wird.
5. Luftmodul-Stromversorgungsgewicht: ≤ 590 g, 685 g TB30-Batterie ersetzt.
6. Größe der Bodenbox: ≤ 360 × 260 × 180 mm.
7. Gewicht der Bodenbox: ≤ 9,2 kg, einschließlich 110 m Anschlagkabeln.
8. Größe und Gewicht des Kabels: Länge ≥ 110 m, Kabeldurchmesser ≤ 2,4 mm, Gewicht ≤ 1,1 kg/100 m.
9Automatische Ein-/Ausspaltung: Folgen Sie dem Start und der Landung des UAV, um das Kabel synchron ein-/auszuspülen, die Spannung anpassungsfähig anzupassen und das Kabel unter Stromausfallbedingungen manuell zurückzuziehen.
10. Überstromschutzfunktion: Wenn die Stromversorgung des Luftmoduls überströmend ausgeht, bietet sie einen konstanten Steigerschutz.Der Ausgang darf nicht direkt ausgeschaltet werden und kann sich selbst wiederherstellen.
11. Kommunikationsfunktion: Die Tether-Bodenbox verfügt über eine drahtgebundene Kommunikationsfunktion mit seriellem Protokoll und unterstützt die Funktion der drahtlosen Kommunikation mit Bluetooth oder drahtlosem seriellem Protokoll.
12. Datenanzeigefunktion: Der Touchscreen zeigt Daten wie Spannung, Strom, Temperatur, Steckdose, Datum, Uhrzeit, Betriebsdatensätze, Fehlerdatensätze und Arbeitsstatusinformationen an.
13Einstellung: Der Anzeigebildschirm unterstützt die Einstellung und Einstellung der Drahtansammlungsgeschwindigkeit, der Drahtansammlungsspannung, der Drahtfreisetzung, der Sicherheitsmesser, des Datums und der Uhrzeit,und unterstützt das Wechseln zwischen chinesisch und englisch.
14. Fehlerwarnfunktion: Wenn das System fehlerhaft funktioniert, scrollt der Bildschirm, um Fehlerinformationen anzuzeigen, und das Fehlerwarnlicht blinkt rot und piept zur Warnung.
15.Schutzniveau der Anlagenanlage: Stromversorgung des Luftmoduls ≥ IP54, Bodenverbindung ≥ IPx4.

16.Systemausrüstung: Rucksackentwurf, der Rucksack kann mit einem kompletten Set von Bindungssystemen einschließlich einer Bodenbox, einer Stromversorgung des Luftmoduls, einer Beleuchtungseinheit ausgestattet werden,und komplettes Zubehör, mit einem Gesamtgewicht von ≤ 12,5 kg.

Für Drohnen, die mit einem Stromversorgungssystem verbunden sind, können Sie mehrere Typen aus dem folgenden Formular wählen:

- Tag und Nacht Missionen
- Ein Funkrelais.
- Krisenmanagement
- Schutz der Standorte
- Verkehrsüberwachung
-Sicherheit von Großveranstaltungen
-Waldüberwachung
- Überwachung der Industrie
- Überwachung der Luftqualität

1- Mehr Rotor unbemanntes Luftfahrzeug (UAV) ist von gewisser Gefahr und Zerstörung, unsachgemäße Bedienung kann zu Personenschäden oder Sachschäden führen,Bitte verwenden Sie das Produkt in strenger Übereinstimmung mit der Bedienungsanleitung
2Der Bediener sollte professionell geschult und geprüft werden, ungebildetes Personal darf dieses Produkt nicht handhaben.
3. Nicht betrunken, schlecht müde, krank beim Umgang mit diesem Produkt
4. Das Personal muss ständig einen sicheren Abstand zwischen unbemannten Luftfahrzeugen (UAV) halten, um Gefahren zu vermeiden
5Bitte fliegen Sie unter dem sicheren Startgewicht, falls es Risiken gibt.
6Bitte fliegen Sie nicht unter starken elektromagnetischen Störungen.
7Bitte befolgen Sie die lokalen Gesetze und Vorschriften und fliegen Sie nicht in einer Flugverbotszone.
8Bitte bleiben Sie nicht in der Nähe oder berühren Sie den rotierenden Motor oder Propeller, falls er durch die rotierenden Propeller geschnitten wird.
9Bitte laden Sie die beiden Batterien vollständig, bevor Sie sie an den UAV installieren, und stellen Sie sicher, dass ihr Differenzdruck weniger als 0,1 V beträgt.
10. Die Batterie lange Zeit nicht verwendet, bitte lagern Sie es an einem gelüfteten trockenen Ort mit 60% Strom
