MYUAV Tethering Power System für Drohnen

MYUAV Was ist das Bindungssystem für UAVs

Das Tethering Power System kombiniert unbemannte Flugzeuge mit einem Tether-System und einer Basisstromversorgung.Sie ermöglicht es unbemannten Flugzeugen, lange in der Luft zu bleiben, und macht sie unabhängig von Bordbatterien.

Das Tether-Power-System bietet 33-360 Meter Tether-Kabel, die für kleine Drohnen wie DJI Mavic 3 und die großen Drohnen mit MTOW 55 kg geeignet sind.Das System kann nach spezifischen Anforderungen angepasst werdenDas Stromversorgungssystem zeigt wichtige Informationen an, so dass der Bediener den Zustand ständig überwachen kann.

Anwendung

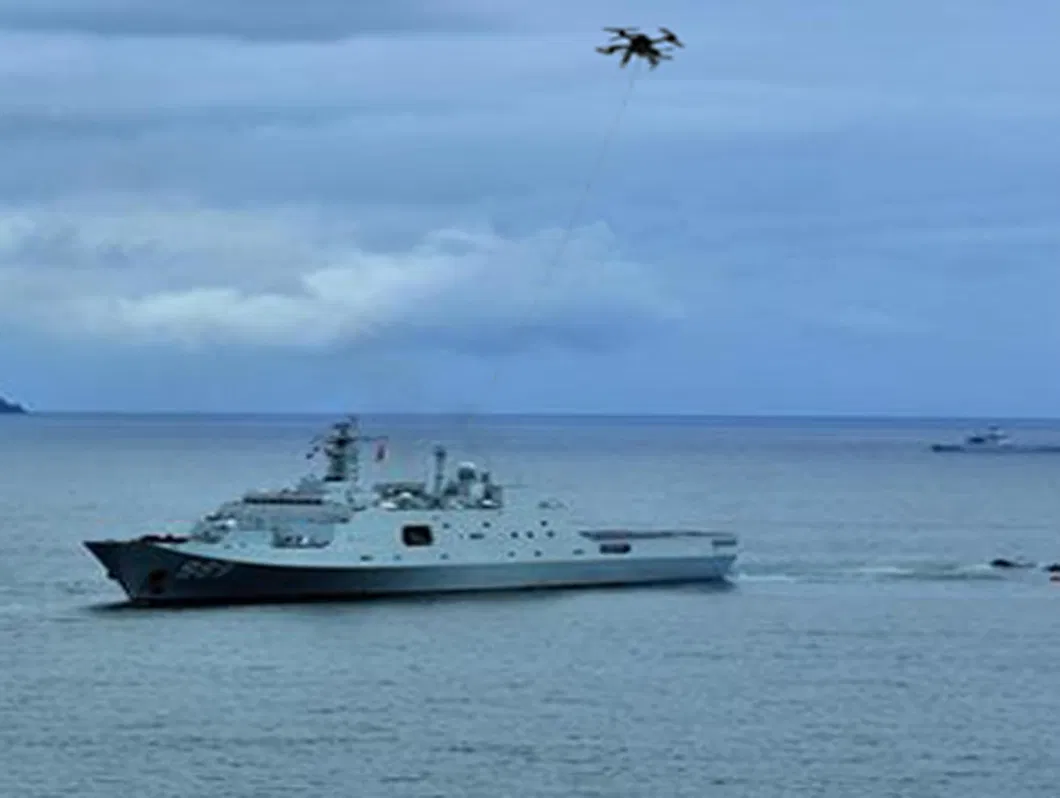

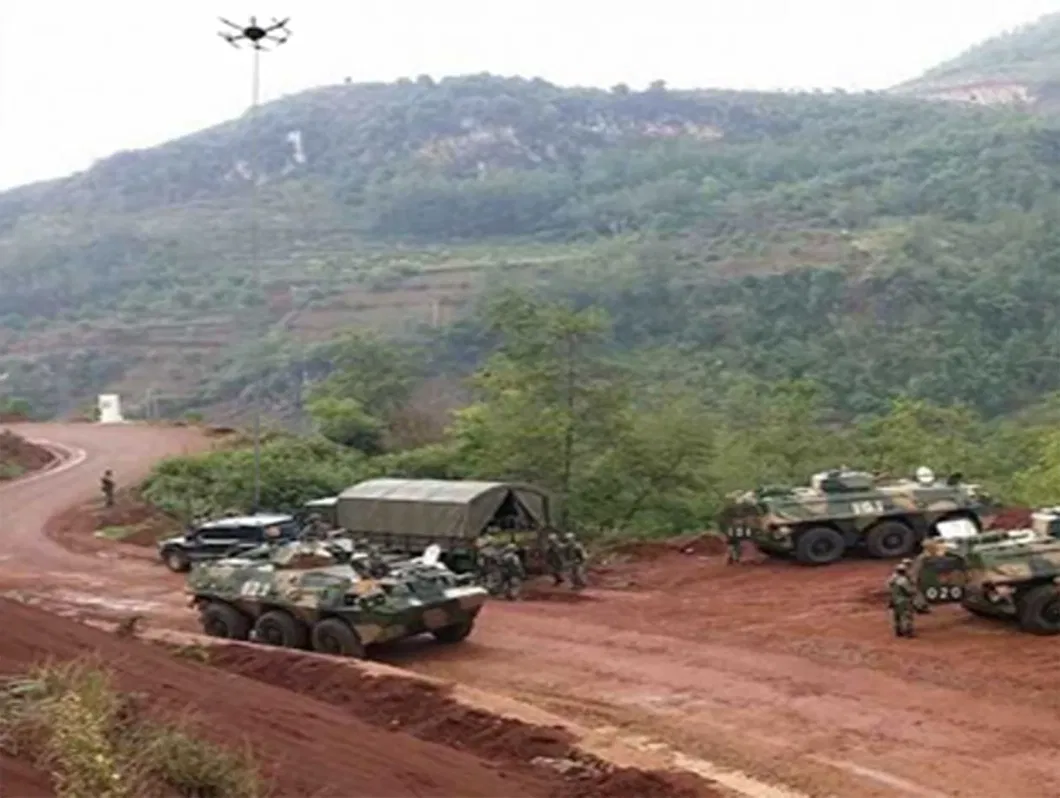

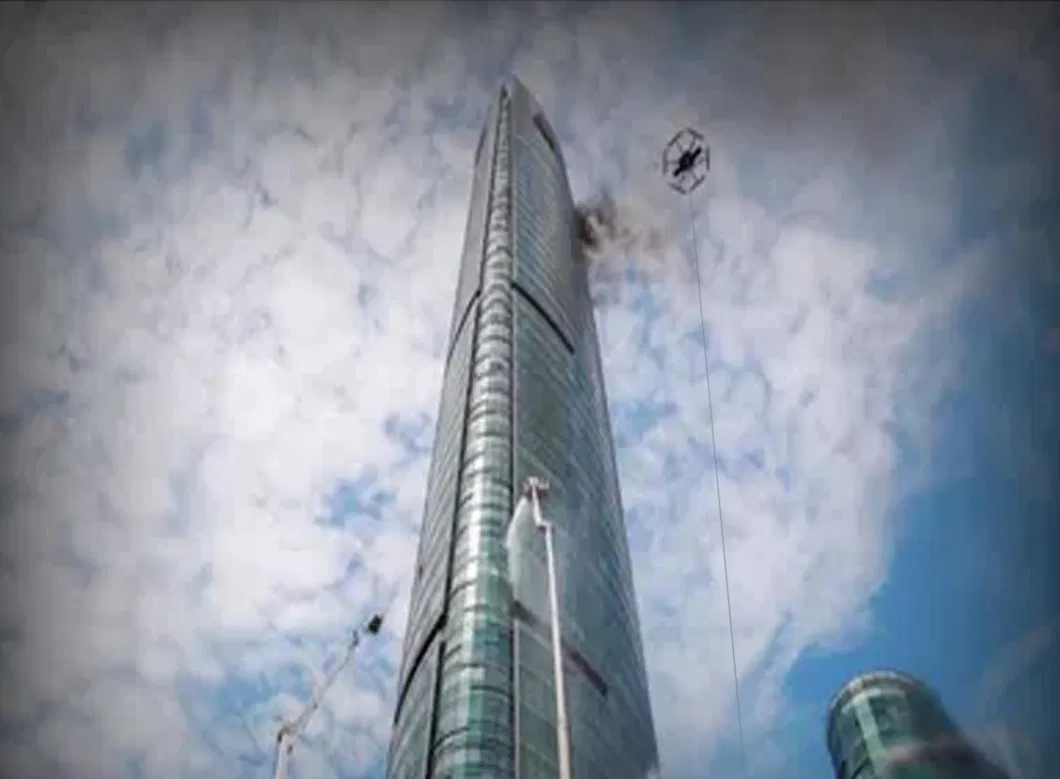

Das Tether-Stromsystem spielt eine wichtige Rolle bei der Überwachung, der langfristigen Gesundheitsüberwachung, der Notfallkommunikation, dem Verkehrsmanagement, Umweltinspektionen, der wissenschaftlichen Forschung und vielen anderen.

1.Typische Merkmale
Leichtgewicht und tragbar: Kleine Größe 645*550*350mm und leichtes Gewicht 36KG, unterstützt das Scrollen oder die Portabilität, leicht zu tragen und schnell in 2 Minuten zu installieren

Einfache Bedienung: Nachdem der Anschluss mit einem angetriebenen, angeschlossenen Rollen-System angetrieben wurde, ist der gesamte Prozess des UAV-Aufstiegs und der Landung ohne Bedienung der Anschlussbox erforderlich.Konzentrieren Sie sich nur auf den Flugbetrieb.;

Multifunktionales: umfassende Eingangs- und Ausgangsschutzfunktion (Selbstwiederherstellung), Betriebs- und Stördatenspeicherung, Unterstützung für drahtgebundene Kommunikation sowie mobile Anzeige und Steuerung.

Automatisches Kabel-In- und -Auslaufen bei Drone-Aufnahme und -Landung: Es kann Kabel anpassen und automatisch freilassen, einladen und legen, basierend auf dem Auftrieb, der Geschwindigkeit und anderen Zuständen der Drohne,ohne menschliches Zutun.

Regulierung der konstanten Spannung: Die vorgestellte Stromversorgung verfügt über eine breite Bandbreite an Eingangs- und Ausgangsspannungen zur Regulierung der konstanten Spannung.und die ausgestattete Backup-Batterie Kapazität kann die sichere Landungszeit der Drohne erfüllen.

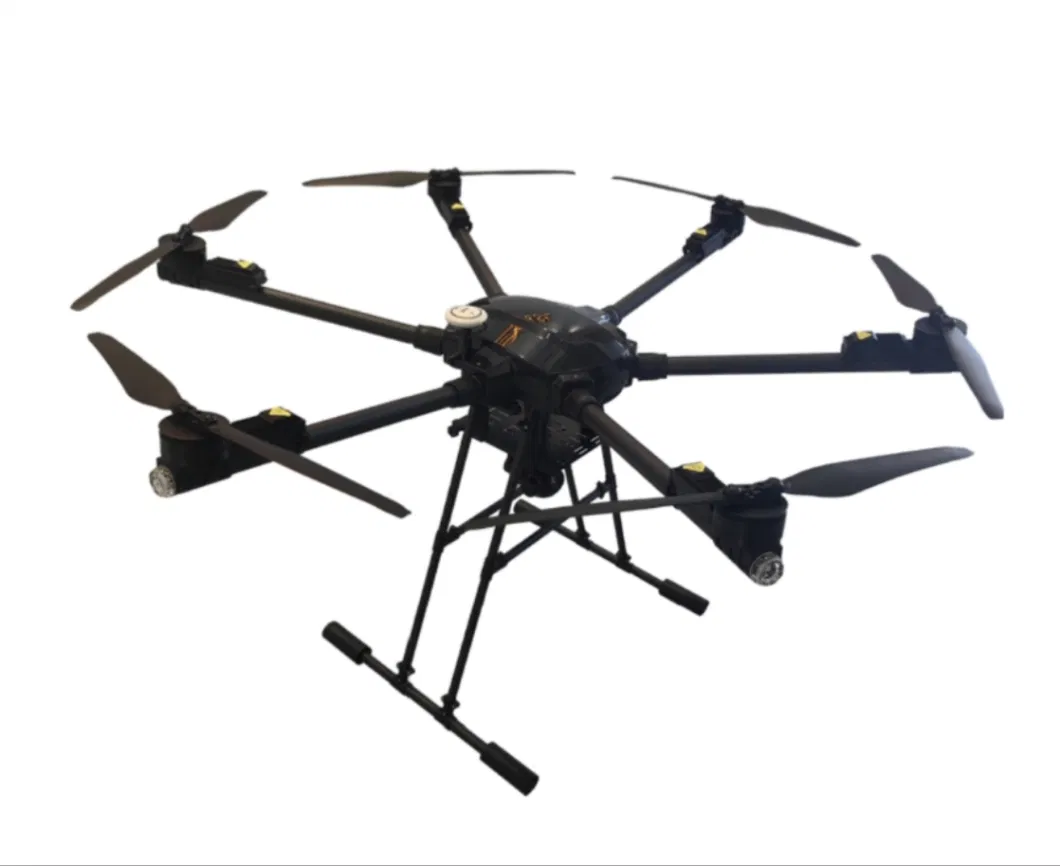

2.Adaptive Drohne
In Verbindung mit entsprechenden Drohnen verwendet, um ein angeschlossenes Drohnensystem zu bilden
Unterstützungshöhe: 120-200 m (gebundenes Kabel 220 m, reservierte Sicherheitslänge)
Höchstes Startgewicht der Unterstützung: 30~55 kg (Effizienz der Drohne variiert, die Parameter dienen nur der Referenz)

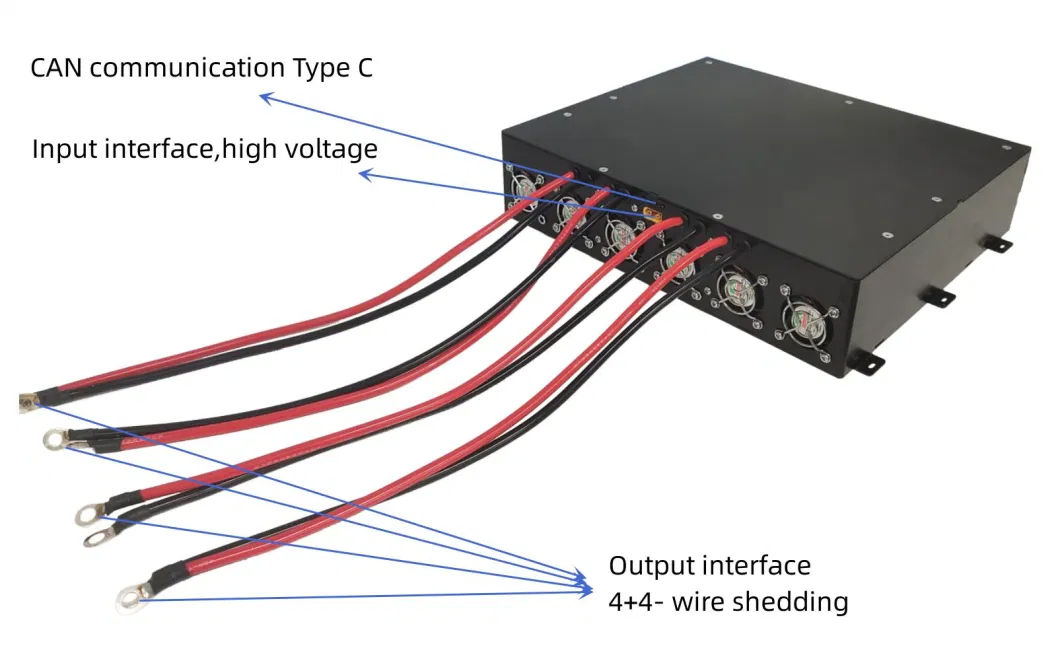

3.Luftmodul mit Motor(Einspeisung an Bord)

1) Eingangsspannung: Eingangsspannung in einem breiten Bereich von 580-810 Vdc, Ausgangsspannung konstant;
2) Ausgangsspannung: 50 ± 0,5 Vdc, unterstützt eine maßgeschneiderte Ausgangsspannung;
3) Ausgangsleistung: 12000W (Nennleistung für die langfristige Leistung), 15000W (Spitzenwert ≤ 30 s);

4) Schutzfunktion
Schutz gegen Eingangsüberspannung und -unterspannung: Abschaltschutz, Fehlerbeseitigung und Selbstwiederherstellung;
b. Ausgangsüberstromschutz: ständiger Stromschutz, Fehlerbeseitigung und Selbstwiederherstellung;
c. Ausgangskurzschlussschutz: Ausgangsstrombegrenzungsoperation, Fehlerbeseitigung und Selbstwiederherstellung;
d. Ausgangsübertemperaturschutz: Die Hülle hat eine Temperatur von 95 ± 2,5 oC und wird nach dem Abkühlen ausgeschaltet und selbst erholt.
e. Ausgangsüberspannungsschutz: automatisches Herunterfahren und Sperren, Neustart und Wiederherstellung der Stromversorgung;

5) Kommunikationsfunktion: CAN-Kommunikation, Berichterstattung über Spannung, Strom, Temperatur und andere Daten und Status;
6) Anbringungsart: Einbaureihen vorzubereiten und mit Schrauben zu befestigen;
7) Wärmeabbauverfahren: eingebauter Ventilator zur aktiven Wärmeabbauung, reservierter Luftkanal zur Zwangsluftkühlung;
8) Schnittstelle: Eingang XT60, AusgangXT90 oderWiredashing, Unterstützung der Anpassung der Schnittstellen;
9) Größe: 295*254*71 ± 0,5 mm (ohne Installationsohren und Schnittstellen);
10) Gewicht: 4,5 ± 0,1 kg (ohne äußere Steckverbinder und Drähte);

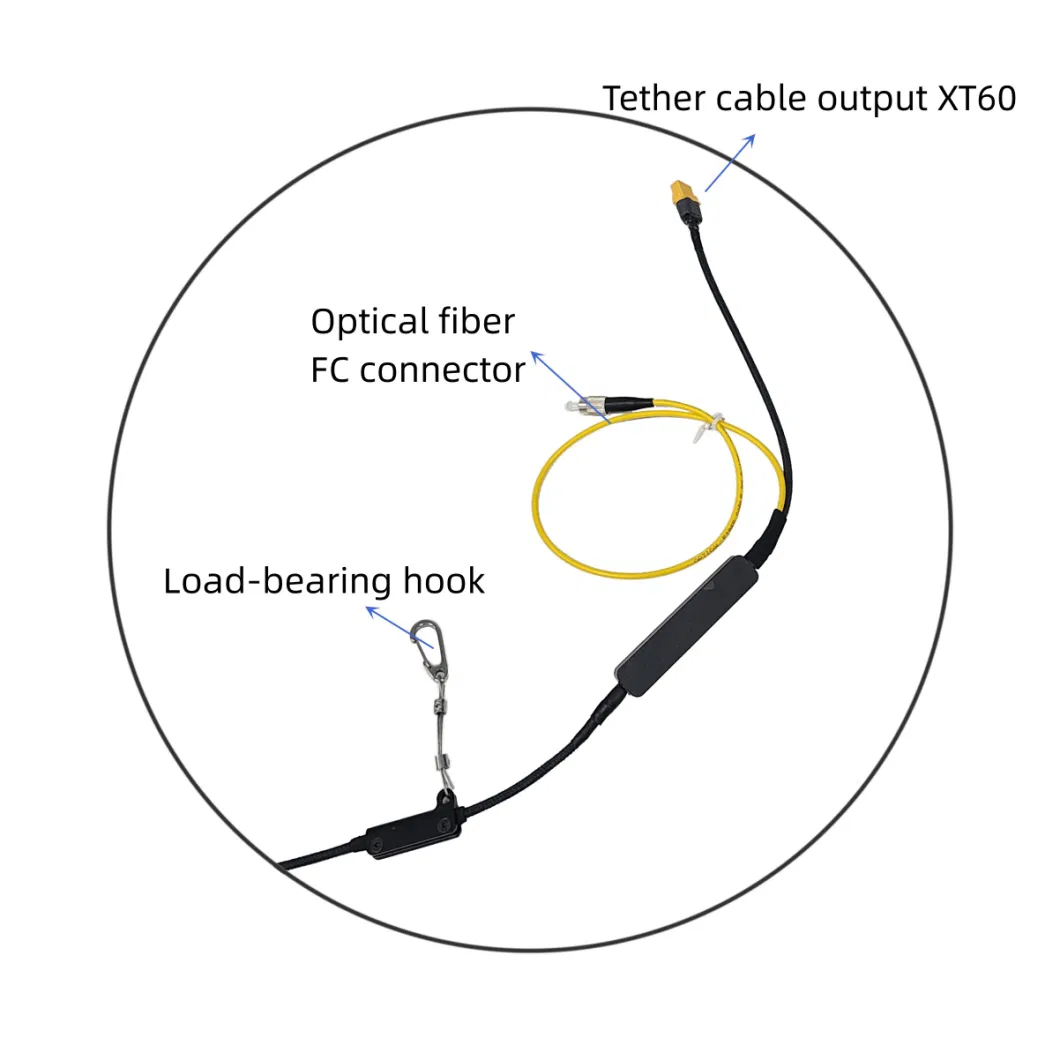

4.Tether cin der Lage

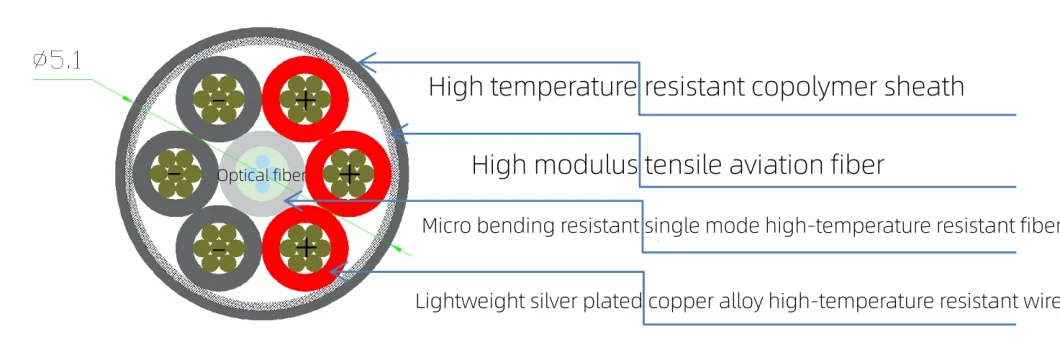

1) Material: mehrfach verzeltetes, vergoldetes Kupferdraht, eine zusammengesetzte fluoroplastische Isolationsschicht, eine dicht verpackte Glasfaser-Einheit, eine hochtemperaturbeständige Copolymerhülle,Luftfahrtfaser-Gewebe mit hohem Zugmodul;
2) Betriebsstrom: 15-20 A;
3) Gleichstromwiderstand: 2,5 ± 0,2 Ω, 100 m Schleife @ 20 oC,
4) Zugfestigkeit: ≥ 150 kg, widerstandsfähig gegen wiederholte Einziehung und Freigabezeiten ≥ 1000 Mal;
5) Dämmfestigkeit: ≥ 3000 Vdc, ohne Ausfall für 1 Minute;
6) Kabellänge: 220 ± 2 m (unterstützt maßgeschneiderte Kabellängen von 160 ~ 330 m);
7) Glasfaserkommunikation: Die Standardkonfiguration umfasst keine Glasfasern und 1-2 Glasfasern sind optional;
8) Außendurchmesser: 4,9 ± 0,2 mm;
9) Gewicht: 29 ± 0,5 g/m.

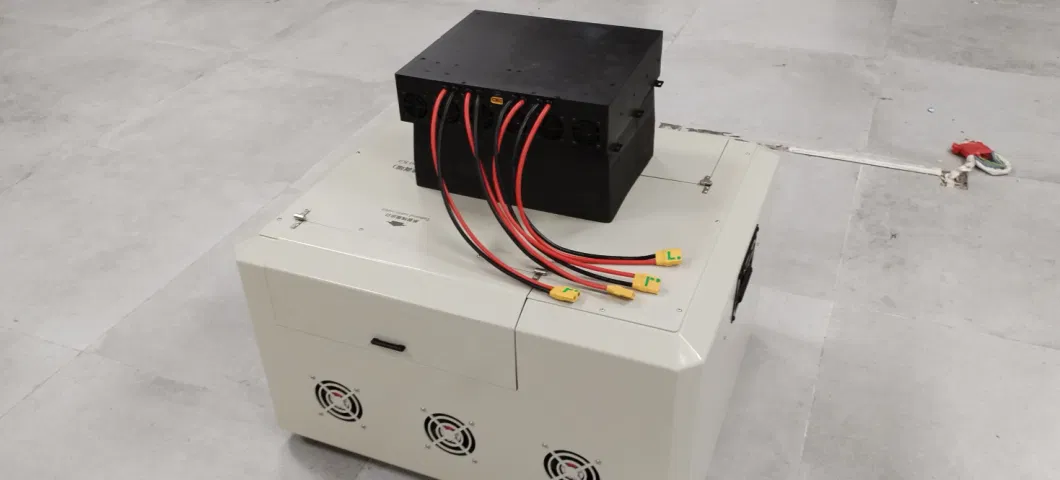

5. Antriebsfähiges, angeschlossenes Rollensystem

1) Eingangsspannung: 260 bis 530 Vac (3-Phasen, Innenbetrieb/Generator).
2) Ausgangsspannung: 400~750Vdc einstellbar, Fabrikstandard 750Vdc;
3) Ausgangsleistung: 20000 W;


4) Schutzfunktion:
A. Schutz vor Eingangsüberspannung und -unterspannung: Abschaltschutz, Fehlerbeseitigung und Selbstrettung;
B. Ausgangsüberstromschutz: Steigstromschutz, Fehlerbeseitigung und Selbsterholung;
C. Ausgangskurzschlussschutz: Ausgangsstrombegrenzungsoperation, Fehlerbeseitigung und Selbstwiederherstellung;
D. Ausgangsübertemperaturschutz: Die Hülle hat eine Temperatur von 95 ± 2,5 oC und ist nach dem Abkühlen selbstwiederherstellbar.
E. Ausgangsüberspannungsschutz: automatisches Herunterfahren und Sperren, Neustart und Einschalten zur Wiederherstellung;

5) Datenanzeige: Der 4,3-Zoll-Touchscreen zeigt Strom, Spannung, Temperatur, Kabellänge, Betriebsdatensatz, Fehlerdatensatz und andere Daten an.
6) Alarmfunktion: Im Falle eines Systemfehlers wird der Anzeigebildschirm zur Anzeige von Fehlerinformationen verschoben, und das Fehlerwarnlicht blinkt rot und piept;
7) Kommunikationsfunktion: Modbus-TCP-Kommunikation (Standardprodukt ohne offene Schnittstelle), unterstützt drahtgebundene Kommunikation und Mobiltelefonsynchrone Anzeige
8) Zurückziehgeschwindigkeit: 0~2 m/s, 10 Gänge einstellbar;
9) Zurückziehungs- und Freisetzungsspannung: Die Rückziehungs- und Freisetzungsspannung ist in 10 Getriebe unterteilt, die eingestellt werden können.
10) Arbeitsmodus: passives Ausrollen, aktives Einrollen, automatische Kabelwicklung und Knopfzwangseinrollen;
11) Tragbarer Transport: Kann in einem Auto transportiert oder bewegt werden, mit Zugstange und Rollenkomponenten optional.
12) Schnittstelle: Einstiegs-Fünf-Kern-Luftfahrtsteckdose, Glasfaser-FC-Anschluss (optional), Kommunikationsnetzwerkanschluss Typ-c;
13) Tasten und Schalter: Hochspannungsausgangsknopf, Kabelrolle im Zwangsknopf, Wechselstrom-Eingangsschalter, Alarmlampe;
14) Glasfaserkommunikation: Standardkonfigurationen enthalten keine Glasfasern und können mit einem oder mehreren optischen optoelektronischen Verbundkabeln ausgestattet sein.
15) Größe: 645*550*350 mm (Speicherstatus).
16) Gewicht: 40 kg (ohne optionale Komponenten)
17) Arbeitstemperatur: -25 °C bis 55 °C.
18) Höhenlage: 3000 m.

Häufig gestellte Fragen

1. **F: Was ist das angeschlossene Kraftwerk von MYUAV? **.
**A:** Das angeschlossene Kraftwerk des MYUAV ist eine innovative Stromerzeugungslösung in großer Höhe, die die angeschlossene Drohnentechnologie verwendet, um eine große Drohne mit einer Bodenstromquelle zu verbinden.Die Drohne trägt eine kleine Windkraftanlage oder ein Solarpanel, um hoch in den Himmel zu fliegen, die Wind- oder Sonnenlichtquellen in großer Höhe nutzt, um Strom zu erzeugen, und dann die Energie über angeschlossene Kabel zurück an die Erde sendet.

2. **F: Wie funktioniert ein MYUAV-gebundenes Kraftwerk? **.
**A:** Das Arbeitsprinzip besteht hauptsächlich darin, die Drohne als Plattform zu verwenden, um sie auf eine Höhe zu heben, die die traditionelle Windkraftanlage nicht erreichen kann, wo die Windgeschwindigkeit stabiler und stärker ist,Auf diese Weise wird die Effizienz der Stromerzeugung verbessertDas UAV erhält eine konstante Stromversorgung durch hochfeste Kabel, die an den Boden befestigt sind, um den Flug des UAV und den Betrieb der Stromerzeugungsausrüstung aufrechtzuerhalten.

3. **F: Wie effizient ist das MYUAV-gebundene Kraftwerk? **.
**A:** Da die tatsächlichen Daten vom spezifischen UAV-Modell und der Konfiguration der Stromerzeugungseinrichtung abhängen,Die MYUAV könnte durch die effiziente Nutzung von Wind- oder Solarressourcen die Stromerzeugung pro Flächenstück erhöht haben.Im Vergleich zu herkömmlichen bodengestützten Kraftwerken hat Wind- oder Sonnenenergie in großer Höhe ein höheres Potenzial für die Erzeugung von Strom pro Flächeinheit.Aber die genauen Effizienzwerte müssen sich auf die von der MYUAV-Firma bereitgestellten Produktleistungsindizes beziehen..

4. **F: In welcher Umgebung können MYUAV-Befestigte Kraftwerke arbeiten? **.
**A:** Die angeschlossenen Kraftwerke von MYUAV sollten in der Lage sein, unter einem sicheren Bereich von meteorologischen Bedingungen zu arbeiten, z. B. unter Vermeidung extremer Wetterbedingungen,bei gleichzeitiger Gewährleistung der Sicherheit und Stabilität der angeschlossenen KabelDie spezifischen Betriebsbedingungen sollten vor dem Kauf mit dem MYUAV für detaillierte Standards konsultiert werden.

5. **F: Wie können angeschlossene UAVs wiederhergestellt und gewartet werden? **.
**A:** MYUAV kann mit einem automatisierten oder halbautomatisierten Rückgewinnungssystem ausgestattet sein, um das eingesetzte UAV bei Bedarf sicher zu landen und zurückzubekommen,während der regelmäßigen Wartungskontrollen der Stromerzeugungsanlagen des UAVDer Wartungsprozess kann die Unversehrtheitsprüfung und Reparatur der Drohnenkarosserie, des Stromsystems, der Stromerzeugungsanlagen und der angeschlossenen Kabel umfassen.

Die oben genannten Informationen basieren erneut auf der allgemeinen Anwendung der angeschlossenen UAV-Technologie.Bitte kontaktieren Sie das Unternehmen direkt für die neuesten und genauesten Produktbeschreibungen, Leistungsparameter und Serviceunterstützung.
