MYUAV Stromversorgungssystem

MYUAV Stromversorgungssystem

1.Typische Merkmale
1) Leicht und tragbar: Kleine Größe, leichtes Gewicht, tragbare oder tragbare Stange, leicht zu tragen und schnell zu entfalten;

2) Einfache Bedienung: Nach dem Einschalten der Verbindung ist es nicht notwendig, das UAV während des Starts und der Landung zu bedienen, sondern nur das UAV zu bedienen;

3)Leistungsstark: umfassende Eingangs- und Ausgangsschutzfunktion, Betriebs- und Stördatenspeicherung, Unterstützung der drahtgebundenen Kommunikation und Mobiltelefon-Synchronisierung;

4)Automatisches Einziehen und Zurückziehen: Adaptive Einstellung und automatische Auszahlung, Aufnahme und Kabelanordnung entsprechend dem Auftrieb und der Geschwindigkeit des Luftfahrzeugs, ohne menschliches Eingreifen;

5) Konstante Spannungsstabilisierung: Die Luftstromversorgung verfügt über einen breiten Eingangsbereich und eine konstante Spannungsstabilisierung.

2.Adaptive Drohne
Es wird mit entsprechenden UAVs kombiniert, um ein angeschlossenes Drohnensystem zu bilden.
1) Unterstützungshöhe: 120~220 m (Kabellange: 220 m, reservierte Sicherheitslänge);
2) Unterstützungsstartgewicht: 30~55 kg (UAV-Kraftwirksamkeit ist unterschiedlich, diese Daten dienen nur der Referenz).

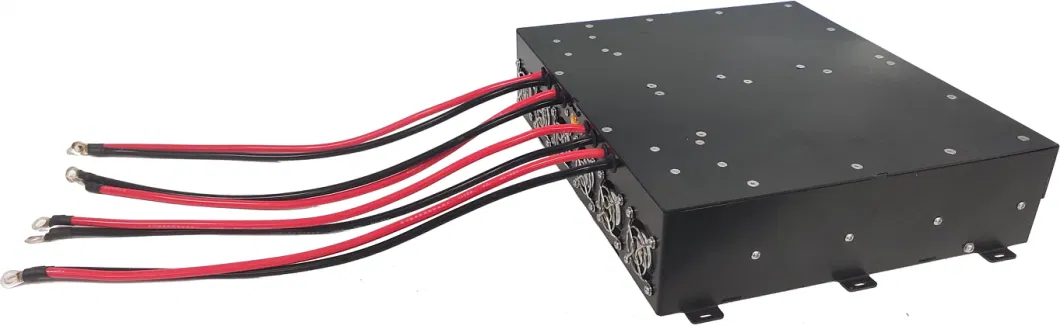

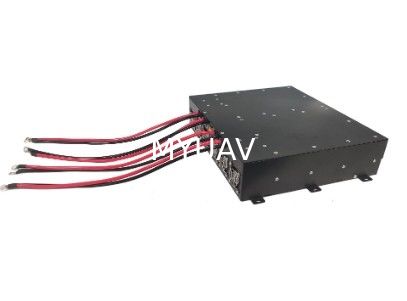

3.Luftmodul(Einspeisung an Bord)


1) Eingangsspannung: 580~810Vdc breiter Einstiegsbereich, konstante Ausgangsspannung;
2) Ausgangsspannung: 50 ± 0,5 Vdc, unterstützt die Anpassung der Ausgangsspannung;
3) Ausgangsleistung: 12000W (Nennleistung für die langfristige Leistung), 15000W (Spitzenwert ≤ 30 s);

4) Schutzfunktion
A. Schutz vor Eingangsüberspannung und -unterspannung: Abschaltschutz, Fehlerbeseitigung und Selbstrettung;
B. Ausgangsüberstromschutz: Steigstromschutz, Fehlerbeseitigung und Selbsterholung;
C. Ausgangskurzschlussschutz: Ausgangsstrombegrenzungsoperation, Fehlerbeseitigung und Selbstwiederherstellung;
D. Ausgangsübertemperaturschutz: die Hülle hat eine Temperatur von 95 ± 2,5 oC und nach Abkühlung und Selbstrettung;
E. Ausgangsüberspannungsschutz: automatisches Herunterfahren und Sperren, Neustart und Einschalten zur Wiederherstellung;

5) Kommunikationsfunktion: CAN-Kommunikation, Berichterstattung über Spannung, Strom, Temperatur und andere Daten und Status;
6) Montagemethode: reservierter Montage-Lug und mit Schrauben befestigt;
7) Wärmeentwässerungsmodus: eingebauter aktiver Wärmeabwässerungsventilator, reservierte Luftkanal-Zwangsluftkühlung;
8) Schnittstelle: Eingabe XT60, Ausgabe XT90, Unterstützung der Anpassung der Schnittstelle;
9) Größe: 295*254*71 ± 0,5 mm (ohne Montageklammer und -schnittstelle);
10) Gewicht: 4,5 ± 0,1 kg (ohne externe Steckverbinder und Drähte).


4.TEther cin der Lage


1) Material: mehrstrangiges vergoldetes Kupferdraht, eine zusammengesetzte fluoroplastische Isolationsschicht, eine dicht umwickelte Glasfaser-Einheit, eine hochtemperaturbeständige Copolymerhülle,Luftfahrtfaserflecht mit hohem Zugmodul;
2) Arbeitsstrom: 15 bis 20 A;
3) Gleichstromwiderstand: 2,5 ± 0,2 Ω, 100 m Schleife @ 20 oC,
4) Zugfestigkeit: ≥ 200 kg, widerstandsfähig gegen wiederholtes Einziehen und Loslassen ≥ 1000 Mal;
5) Dämmfestigkeit: ≥ 3000 Vdc, ohne Ausfall für 1min;
6) Längen der Verankerung: 220 ± 2 m;
7) Glasfaserkommunikation: 1 Glasfaser wird mit FC-Anschluss (optional) angepasst;
8) Außendurchmesser: 4,5 ± 0,2 mm;
9) Gewicht: 46 ± 0,5 g/m.

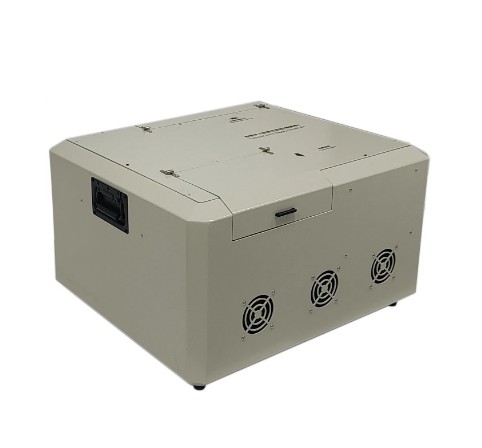

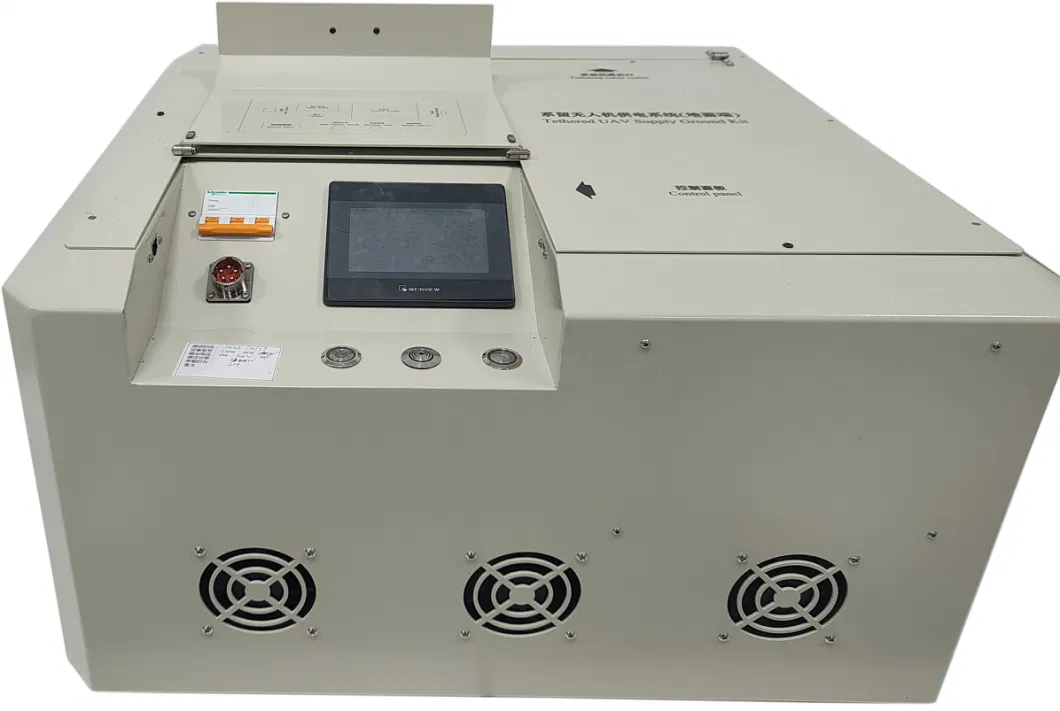

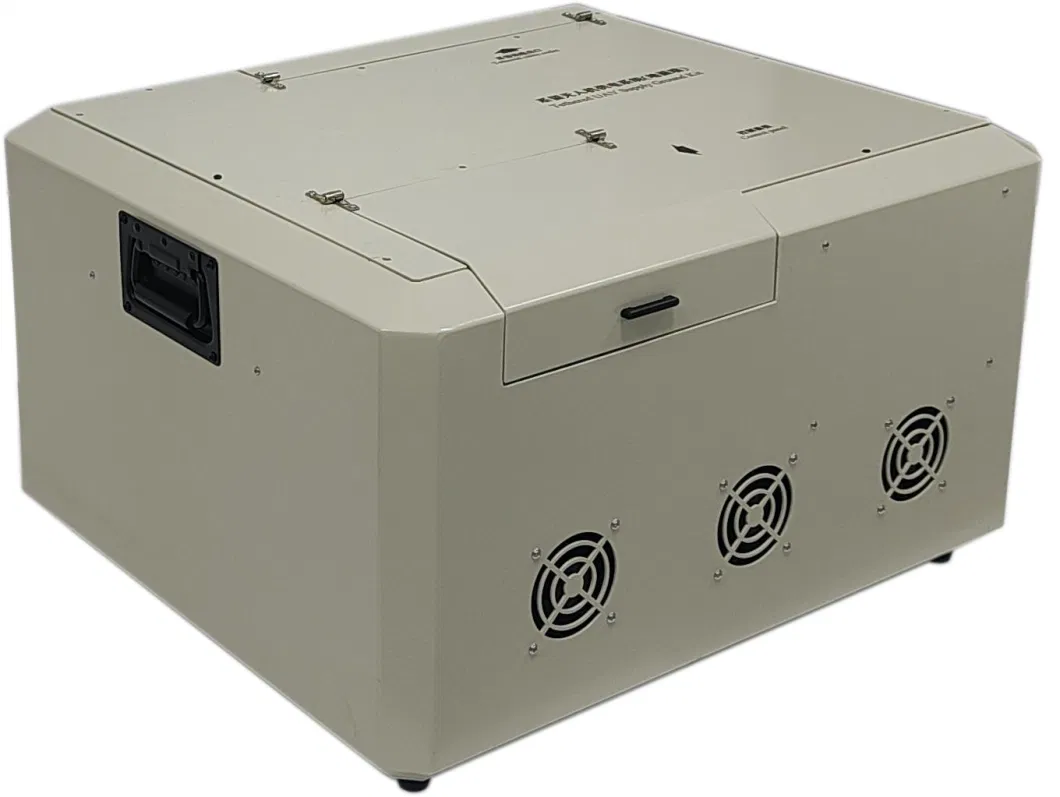

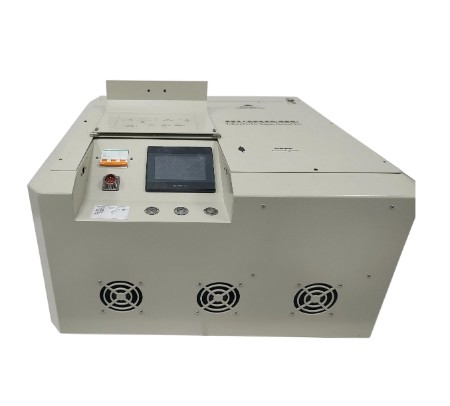

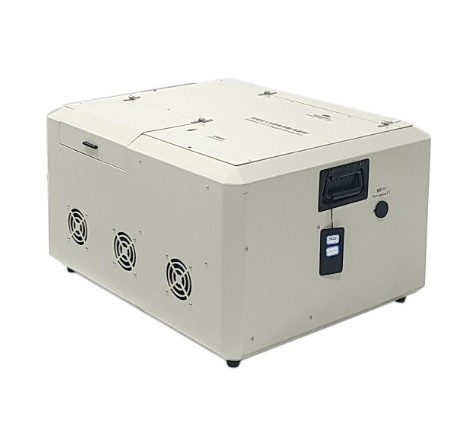

5.BodenModul(VerknüpfungKasten)


1) Eingangsspannung: 270 bis 490 Vac dreiphasig, 50/60 Hz;
2) Ausgangsspannung: 400~750Vdc einstellbar, Fabrikstandard 750Vdc;
3) Ausgangsleistung: 20000 W;

4) Schutzfunktion
A. Schutz vor Eingangsüberspannung und -unterspannung: Abschaltschutz, Fehlerbeseitigung und Selbstrettung;
B. Ausgangsüberstromschutz: Steigstromschutz, Fehlerbeseitigung und Selbsterholung;
C. Ausgangskurzschlussschutz: Ausgangsstrombegrenzungsoperation, Fehlerbeseitigung und Selbstwiederherstellung;
D. Ausgangsübertemperaturschutz: die Gehäuse-Temperatur beträgt 95 ± 2,5 oC und die Kühlung ist selbstwiederherstellbar;
E. Ausgangsüberspannungsschutz: automatisches Herunterfahren und Sperren, Neustart und Einschalten zur Wiederherstellung;

5) Datenanzeige: Der 4,3-Zoll-Touchscreen zeigt Strom, Spannung, Temperatur, Kabellänge, Betriebsdatensatz, Stördatensatz und andere Daten an.
6) Alarmfunktion: Wenn das System Fehler hat, wird der Bildschirm die Fehlerinformationen anzeigen, und das Fehlerwarnlicht blinkt rot und piept;
7) Kommunikationsfunktion: reservierte Netzwerkoberfläche, Modbus tcp-Kommunikation, Unterstützung der drahtgebundenen Kommunikation und Mobiltelefon-Synchronisationsanzeige;
8) Ein- und Auslaufgeschwindigkeit: 0~2 m/s, 10 Gänge einstellbar;
9) Ein- und Ausspannung der Kabelrolle: Die Ein- und Ausspannung der Kabelrolle ist in 10 Getriebe unterteilt, die eingestellt werden können;
10) Arbeitsmodus: passive Ausrollen, aktive Einrollen, automatische Drahtanordnung, und kann den Knopf drücken, um in der Ruheleitung zu erzwingen;
11) Beförderung: Unterstützung der Zugstange und tragbare Handbeförderung;
12) Schnittstelle: Eingang 3-Kern-Luftfahrtsteckdose, Glasfaser FC-Anschluss (optional), Kommunikationsnetzwerkanschluss LAN-Anschluss, Typ-c;
13) Tasten und Schalter: Hochspannungsausgangsknopf, Kabelrolle im Zwangsknopf, Wechselstrom-Eingangsschalter, Alarmlampe;
14) Größe: 645*550*350 ± 0,5 mm;

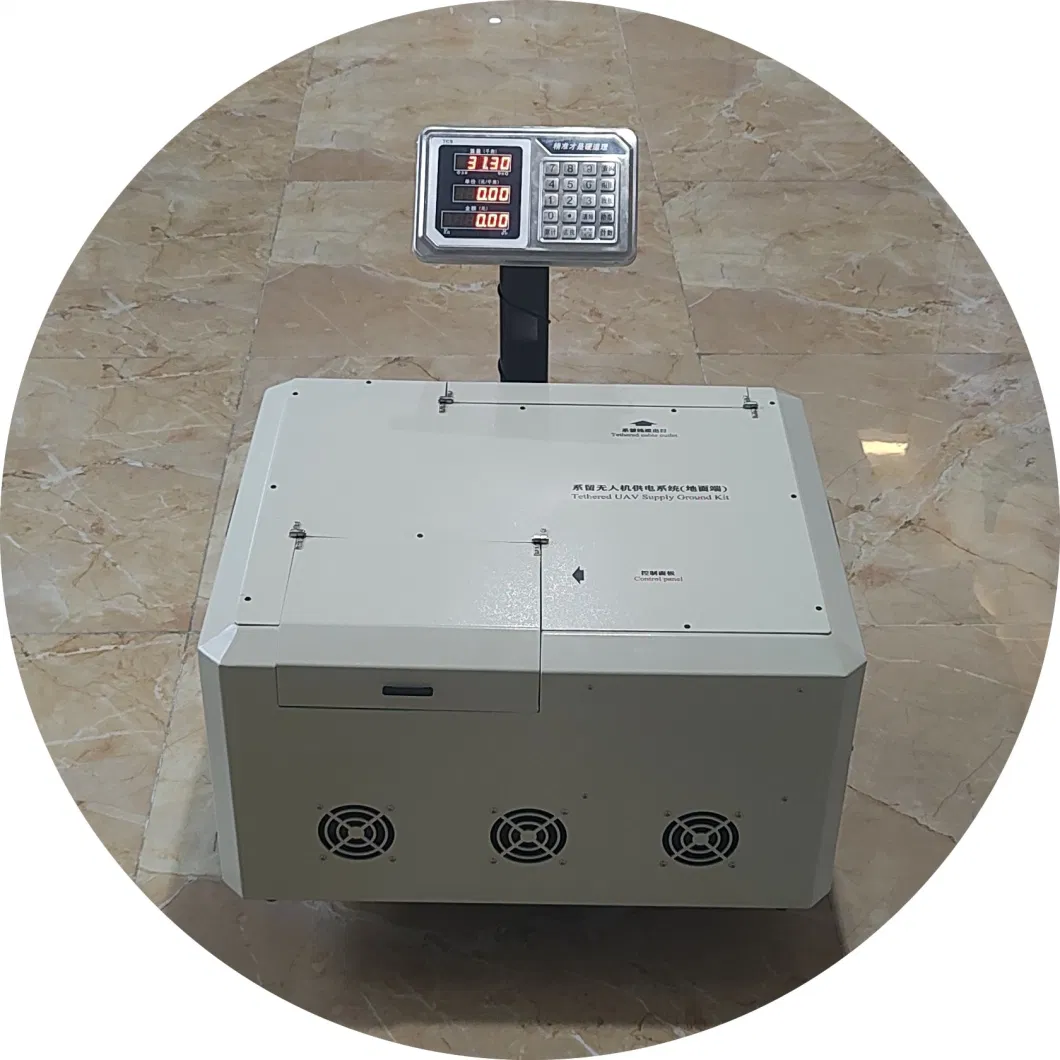

15) Gewicht: 40 ± 0,5 kg (einschließlich angeschlossenes Kabel).

Häufig gestellte Fragen

1. **F: Was ist das angeschlossene Kraftwerk von MYUAV? **.
**A:** Das angeschlossene Kraftwerk des MYUAV ist eine innovative Stromerzeugungslösung in großer Höhe, die die angeschlossene Drohnentechnologie verwendet, um eine große Drohne mit einer Bodenstromquelle zu verbinden.Die Drohne trägt eine kleine Windkraftanlage oder ein Solarpanel, um hoch in den Himmel zu fliegen, die Wind- oder Sonnenlichtquellen in großer Höhe nutzt, um Strom zu erzeugen, und dann die Energie über angeschlossene Kabel zurück an die Erde sendet.

2. **F: Wie funktioniert ein MYUAV-gebundenes Kraftwerk? **.
**A:** Das Arbeitsprinzip besteht hauptsächlich darin, die Drohne als Plattform zu verwenden, um sie auf eine Höhe zu heben, die die traditionelle Windkraftanlage nicht erreichen kann, wo die Windgeschwindigkeit stabiler und stärker ist,Auf diese Weise wird die Effizienz der Stromerzeugung verbessertDas UAV erhält eine konstante Stromversorgung durch hochfeste Kabel, die an den Boden befestigt sind, um den Flug des UAV und den Betrieb der Stromerzeugungsausrüstung aufrechtzuerhalten.

3. **F: Wie effizient ist das MYUAV-gebundene Kraftwerk? **.
**A:** Da die tatsächlichen Daten vom spezifischen UAV-Modell und der Konfiguration der Stromerzeugungseinrichtung abhängen,Die MYUAV könnte durch die effiziente Nutzung von Wind- oder Solarressourcen die Stromerzeugung pro Flächenstück erhöht haben.Im Vergleich zu herkömmlichen bodengestützten Kraftwerken hat Wind- oder Sonnenenergie in großer Höhe ein höheres Potenzial für die Erzeugung von Strom pro Flächeinheit.Aber die genauen Effizienzwerte müssen sich auf die von der MYUAV-Firma bereitgestellten Produktleistungsindizes beziehen..

4. **F: In welcher Umgebung können MYUAV-Befestigte Kraftwerke arbeiten? **.
**A:** Die angeschlossenen Kraftwerke von MYUAV sollten in der Lage sein, unter einem sicheren Bereich von meteorologischen Bedingungen zu arbeiten, z. B. unter Vermeidung extremer Wetterbedingungen,bei gleichzeitiger Gewährleistung der Sicherheit und Stabilität der angeschlossenen KabelDie spezifischen Betriebsbedingungen sollten vor dem Kauf mit dem MYUAV für detaillierte Standards konsultiert werden.

5. **F: Wie können angeschlossene UAVs wiederhergestellt und gewartet werden? **.
**A:** MYUAV kann mit einem automatisierten oder halbautomatisierten Rückgewinnungssystem ausgestattet sein, um das eingesetzte UAV bei Bedarf sicher zu landen und zurückzubekommen,während der regelmäßigen Wartungskontrollen der Stromerzeugungsanlagen des UAVDer Wartungsprozess kann die Unversehrtheitsprüfung und Reparatur der Drohnenkarosserie, des Stromsystems, der Stromerzeugungsanlagen und der angeschlossenen Kabel umfassen.

Die oben genannten Informationen basieren erneut auf der allgemeinen Anwendung der angeschlossenen UAV-Technologie.Bitte kontaktieren Sie das Unternehmen direkt für die neuesten und genauesten Produktbeschreibungen, Leistungsparameter und Serviceunterstützung.
