12kW 240A angeschlossene Drohne Stromlösung Langlebigkeit Schweben

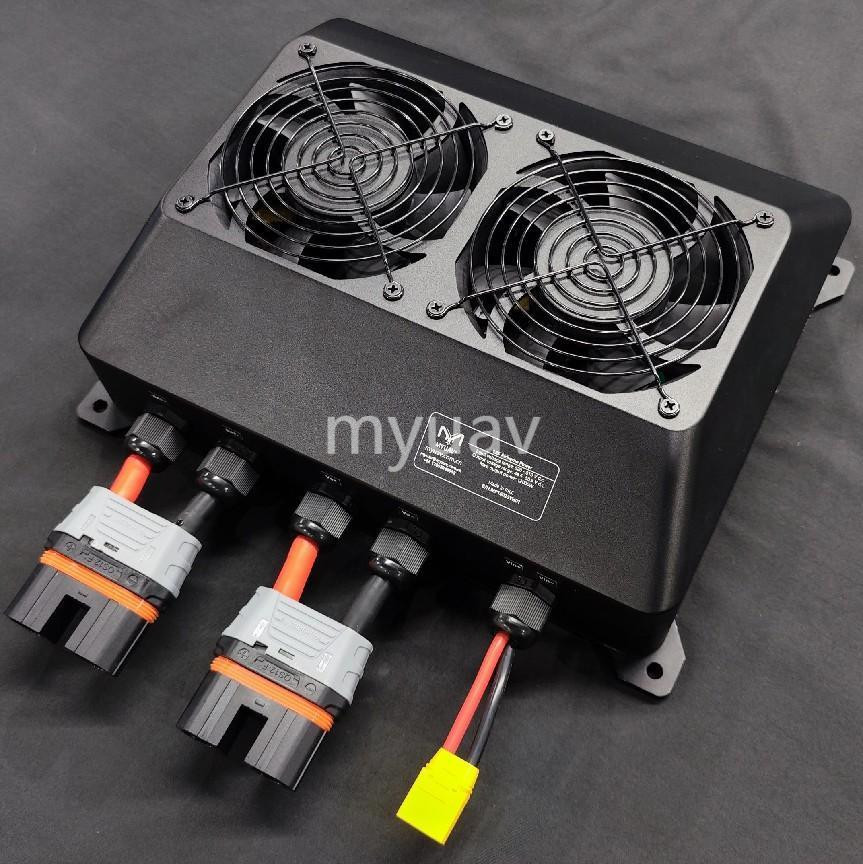

12kW angeschlossene Drohnenleistung, 6,36Kg, 31x24x11cm

Drohnenlösung

System Modell: MJ-12K

System Namen: 12kw 12S unbemanntes, angeschlossenes Luftfahrzeug System

Anwendungsszenario:

1. Bauwesen
2. Tägliche Patrouille
3. Spezialpolizeipatrouille
4. Drogenuntersuchung
5. Verkehrspolizei
6. Waldpatrouille

Einzelperson die Vorbereitung auf den Start innerhalb von 5 Minuten abschließen kann;

Vorteile des Plans

1. Langlebiges Schweben

Kontinuierliche Bereitstellung von Drohnen-Leistung am Boden, 24 Stunden lang schweben

2. Mehrere Stromversorgungsmethoden

mit einer Leistung von 380 V, Stromversorgung des Generators

3. Hochsicherheit

Einrichtung zur Montage unbemannter Luftfahrzeuge, Plug-and-play-Unterstützung für Warm- und Kaltstart, nahtloser Wechsel von Karosseriebatterien nach Stromausfall

Systemkonfiguration

1. 6 Achsen/8-Achsen schweres unbemanntes Luftfahrzeug (von dem Kunden bereitgestellt)
2. 12 kW 12S Bordstromversorgung
3. 110 m Kabel
4. Verbundene Drohnenanlage Basisstation

Produktübersicht

Die Hauptaufgabe des angeschlossenen Antriebssystems besteht darin, für unbemannte Luftfahrzeuge eine sichere und zuverlässige langfristige Flugleistung zu liefern, die aus einer angeschlossenen Box und einer Bordstromversorgung besteht.Die angebundene Box enthält eine einziehbare WindeDie Anschlussbox wird auf dem Boden platziert, um Wechselstrom aus dem Generator oder aus dem Netz in Gleichspannung zu umwandeln.mit einer Breite von mehr als 20 mm,Die an Bord befindliche Stromversorgung ist auf der Drohne installiert und wandelt Hochspannungsgleichstrom in Niederspannungsgleichstrom für den Einsatz durch die Drohne um.Das angebundene Kabel verfolgt den Aufstieg und Abstieg der Drohne und synchronisiert automatisch die Abholung und Freigabe, die elektrische Energie und Signale übertragen.

Elektrische Abbildung des Anlegekraftsystems

Dieses Produkt wird hauptsächlich mit mehrrotorigen unbemannten Luftfahrzeugen kombiniert, um eine stabile und zuverlässige Stromversorgung zu gewährleisten.aber löst auch die Nachteile des weit verbreiteten instabilen StromversorgungssystemsEs kann wirklich kontinuierliche Langzeitflugoperationen von unbemannten Luftfahrzeugen erreichen.Unbemannte Luftfahrzeuge können verschiedene Anwendungsszenarien erreichen, indem sie verschiedene Nutzlasten montieren, und können Standortziele mit allen beweglichen Geräten wie Menschen, Fahrzeugen, Schiffen usw. übertragen. Sie werden hauptsächlich in der Beleuchtung in großer Höhe, VideoüberwachungNotfallrettung und Nothilfe, und Notfallkommunikationsfelder.

Hauptmerkmale

1. Das System behält nur den Eingabe-Schalter, den Hochspannungsschalter und eine starke Rückziehknopf, mit einfacher Bedienung und Steuerung und kann schnell eingesetzt werden.Die Drohne kann ohne menschliches Eingreifen betrieben werden.. Benutzer müssen die Drohne nur bedienen, was die Arbeitseffizienz und Sicherheit erheblich verbessern kann;
2. Produktintegration, hohe Leistungsdichte, hohe Zuverlässigkeit, Miniaturisierung, Leichtgewicht, modulare und intelligente Konstruktion, leicht zu bewegen und zu tragen, Fehlerbehebung und Wartung,die entsprechenden Anforderungen für den Einsatz in verschiedenen Umgebungen und Anlässen in hohem Maße gewährleistet;
3. Das Steuerungssystem verfügt über leistungsstarke Datenverarbeitungsfunktionen, Kommunikationsfunktionen, synchrone Uhr- und Speicherfunktionen, umfassende Schutz- und Alarmfunktionen,automatische Programmerkennung, intelligente Steuerung und intelligente Fehlerbehebung und Selbstwiederherstellung.

Anzeige verwenden

Detaillierte Parameter

• Spezielle Stromversorgung an Bord

• Verbundene Basisstationen

Sicherheitsmerkmale

• Dielektrische Festigkeit

1. "Tie-down-Box": ≥ DC 3000V, Eingang-Ausgang, 1 Minute lang gehalten, ohne Ausfall oder Bogenerscheinungen;
2. Luftgestützte Stromversorgung: ≥ DC 3000V, Eingang-Ausgang, 1 Minute lang aufrechterhalten, ohne Ausfall oder Bogenerscheinungen;
3. Gefesseltes Kabel: ≥ DC 3500V, Isolationsschicht, 1 Minute lang gehalten, ohne Ausfall oder Bogen.

• Isolierwiderstand

1. Aufbewahrungsbox: ≥ 100 M Ω bei @ 20 °C unter normalen atmosphärischen Bedingungen;
2. Luftgestützte Stromversorgung: ≥ 100M Ω bei @ 20 °C unter normalen atmosphärischen Bedingungen;
3. Gefesseltes Kabel: ≥ 500 MΩ bei @ 20 °C unter normalen atmosphärischen Bedingungen.

• Die Konstruktion zur Trennung von starkem und schwachem Strom verringert effektiv die Störungen durch schwachen Strom und verbessert die Produktsicherheit.
• Das System ist zuverlässig geerdet, und die Liegebox ist geerdet.
• Sicherheitsreservierungsfunktion: Wenn der Draht bis zur Sicherheitsreservierungslänge aufgerollt wird, hört das System auf, sich zu wickeln, um zu verhindern, dass die Ausrüstung angezogen wird, die eingestellt werden kann.
