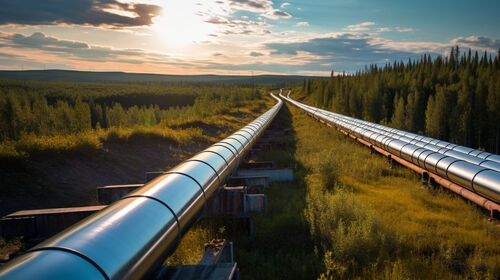

Anwendung des MYUAV DRONE-Laser-Methandetektors für die Inspektion von Fernleitungen für Erdgas

▶ Die Notwendigkeitvon MYUAV DRONE Laser-Methan-Inspektion

Der MYUAV DRONE Laser-Methandetektor spielt eine wichtige Rolle bei der Inspektion von Erdgas-Langstreckenleitungen.Leckerkennung durchführenDurch den Einsatz der mit einem Laser-Methandetector ausgestatteten MYUAV-DROONE zur Inspektion ist es möglich, Lecks in Rohrleitungen schnell und genau zu erkennen.Verbesserung der Effizienz der InspektionenIn der Zwischenzeit können MYUAV-DROONE-Inspektionen auch mittel- bis langfristige Pipeline-Inspektionen erreichen.Erfassung schwer erreichbarer Gebiete vor Ort und Verbesserung der Inspektionsbedeckung.

Darüber hinaus hat der MYUAV DRONE Laser-Methandetektor Vorteile wie Portabilität, Geschwindigkeit, Effizienz und geringe Kosten, was ihn zu einer idealen Wahl für die Inspektion von Fernleitungen macht.

▶Systemübersicht

Durch den Einsatz von Bodenstationsoftware für die Routenplanung lassen sich mittlere und lange Streckenleitungsinspektionen leicht durchführen.Der aktuelle Inspektionsstatus und die Messdaten für Methan können in Echtzeit angezeigt werdenIm Falle eines Leckages in der Pipeline alarmiert und erfasst das Endgerät automatisch Daten (Zeit, Koordinaten, Leckagekonzentration,Aufnahme von Fotos vor Ort) für die automatische Erstellung von Inspektionsberichten in einem späteren Stadium.

Lasermethan-Telemetrien

Das LC30 PRO [5G-Version] Produkt ist die 5G-Version des LC30 PRO. Derzeit kann es für den Einsatz auf DJI M300RTK und M350RTKMYUAV DRONE montiert werden.Die von den Sensoren gesammelten Methankonzentrationsdaten können über verschiedene Übertragungsmethoden wie das 5G-Modul DJI SDK an Fernsteuer-Apps oder Webseiten übertragen werden, um angezeigt zu werden.. APP-Steuerung: Öffnen Sie das Android-Desktop-Symbol und geben Sie die Anmeldeoberfläche der Laser Methane APP ein.Der Status der MYUAV-DROONE und die Messdaten für Methan können in Echtzeit angezeigt werden.Im Falle eines Leckages in der Pipeline alarmiert und erfasst das Endgerät automatisch Daten (Zeit, Koordinaten, Leckagekonzentration,Aufnahme von Fotos vor Ort) für die automatische Erstellung von Inspektionsberichten in einem späteren Stadium. Websteuerung: Einheitliche Überwachung und Verwaltung von Methandaten. Fähig, Karten anzurufen, zwischen 3D/2D/Planaransichten zu wechseln, 3D-Flugverläufe anzuzeigen, Farbblockwerte anzuzeigen,Anzeige von Echtzeitdaten, Markierungspunkte und Messungen, Statistiken über abnormale Bereiche, schnelle Positionierung, Abfrage historischer Aufzeichnungen und Exportberichte.

Überwachungsmethoden

Detektionsgas: Methan

Detektionsprinzip: Laserabsorptionsspektroskopie-Technologie TDLAS

Erkennungsmodus: Pan-Tilt-Scanning mit einstellbarem Scanneradius und Scanngeschwindigkeit

Schwingwinkel: 1 °, 2 °, 3 °, 4 °, 5 °

Schwinggeschwindigkeit: 1 Runde/Sekunde, 1,5 Runde/Sekunde, 2 Runden/Sekunde

Über der Rohrleitung fliegt das dreiachsige stabilisierte Gimbal, das die Laserstrahlungsrichtung senkrecht zum Boden hält.und die Projektion der Laserstrahlung auf dem Boden ist in spiraler Form, über eine bestimmte Breite (ca. 3-10 m) fegt. Dadurch kann die MYUAV DRONE den Rohrleitungsbereich abdecken, der in einem Flug überprüft werden muss, Fehler bei der Flugposition kompensieren,und entfesselte Luftmassen, die von der Pipeline abweichen, einfangen.

▶Kontrollverfahren

1Vorbereitende Arbeiten

Vor der Rohrleitungsinspektion muss sich die MYUAV DRONE auf den Start vorbereiten. Der Betreiber steuert den Start der MYUAV DRONE über eine Fernbedienung, um einen stabilen Start sicherzustellen.

2. Inspektionsroutenplanung

Nach dem Hochladen der Route kann MYUAV DRONE automatische Fluginspektionen durchführen, um aktualisiert zu werden.Für Rohrleitungsinspektionsgebiete, können Betreiber Inspektionsrouten im Voraus planen, um sicherzustellen, dass MYUAV DRONE das Pipeline-Gebiet vollständig abdecken und Hindernisse und gefährliche Bereiche vermeiden kann.

3- Ich prüfe die Hausaufgaben.

Nachdem das Luftfahrzeug die Flugroute betreten hat, wird während des Inspektionsvorgangs eine Laserscanning in der Luft um die Pipeline durchgeführt.Ein Status-Informationsfeld kann am unteren Bildschirmrand angezeigt werden, die Flugzeuginformationen, Routeninformationen und Informationen zur Methandetektion umfasst.

Sobald während des Fluges abnormale Daten erkannt werden, kann der Standort farbig auf der Karte markiert werden.

4Datenanalyse und Berichterstattung

Wenn während des Fluges ein Methangasleck über dem Schwellenwert erkannt wird, nimmt die MYUAV-DROONE automatisch Fotos auf und zeichnet relevante Informationen wie aktuelle Konzentrationswerte auf.Anzahl der abnormalen Daten, Längen- und Breitenkoordinaten. MYUAV DRONE überträgt die gesammelten Methandetektionsdaten an die Bodenanlage, wo Fachleute die Daten analysieren und Inspektionsberichte in PDF erstellen,eine wichtige Referenz für den Betrieb und die Wartung von Pipelines.

▶Überwachungsberichterstattung

Einzelheiten zu Methandaten

Startzeit: 7. November 2023 23:00:24

Endzeit: 7. November 2023 23:02:43

Ausrüstungsnummer: Prüfung - Methan

Größe des Erkennungsnetzes: 30 m * 30 m (900 m2)

Anzahl der Erkennungsbereiche: 140

Größe der Erkennungsfläche: 126000 Quadratmeter

Höchstwert des Methandatenpunktes: 3000,00 ppm, Breite und Länge: xxx, xxx

[Methan] Mindestwert der Datenpunkte: 0,00 ppm, Längengrad und Breite: xxx, xxx

Einzelheiten der Lichtstärke

Startzeit: 7. November 2023 23:00:24

Endzeit: 7. November 2023 23:02:43

Ausrüstungsnummer: Prüfung - Methan

Größe des Erkennungsnetzes: 30 m * 30 m (900 m2)

Anzahl der Erkennungsbereiche: 140

Größe der Erkennungsfläche: 126000 Quadratmeter

[Lichtstärke] Höchstwert der Datenpunkte: 20,00lx, Längen- und Breitenlinie: xxx, xxx

[Lichtstärke] Mindestwert der Datenpunkte: 0,00lx, Längengrad und Breite: xxx, xxx
