MYUAV Neues angeschlossenes Strommodul für die DJI M3 Drohne

Vollständige Beschreibung
Verbundene Drohnensysteme
Mehr Ausdauer, sichere Daten und sicherere Flüge.

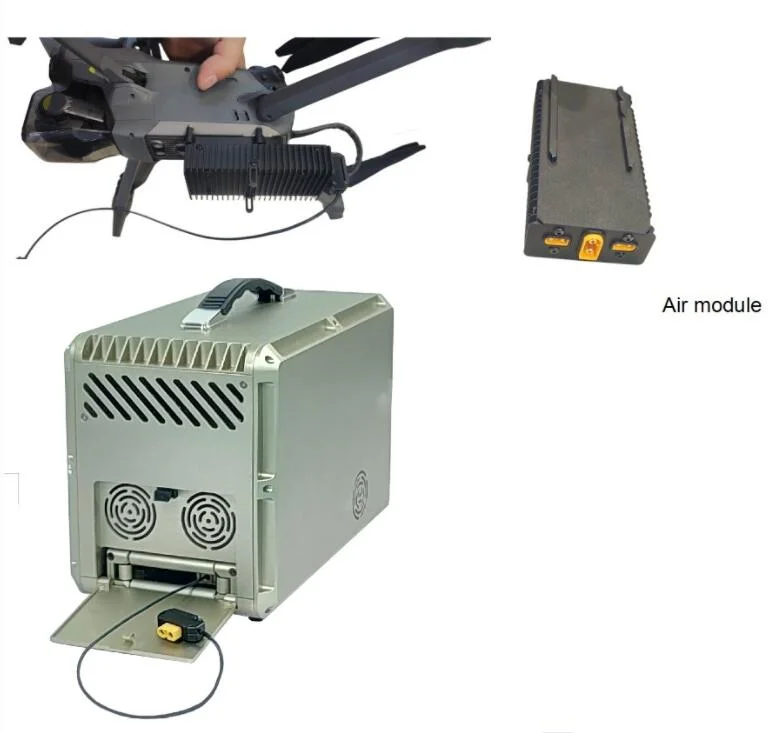

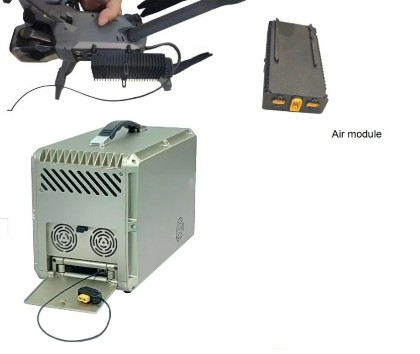

Das Drohnenanbindungssystem für die Drohnenreihe DJI, DJI Mavic 3 und Mavic 3 Enterprise-Drohne,DJI M30-Drohne,DJI M300 DJI Matrix 300 RTK,DJI Flycart30, das ist ein sehr schwieriger Fall.Das DJI-Tether-System bestand aus zwei Teilen, dem Boden-Kraftwerk mit eingebauter Winde und dem Bord-Power-Modul. Es wird für die langfristige Luftüberwachung verwendet.24 Stunden.

Die hochwertige Aluminium-Anschluss-Kraftstation und das an Bord befindliche Strommodul, das spannungsbeständige, hochfeste Anschlusskabel, das automatische Auf- und Ablasskabelwinden-System,Vor allem das Drohnen-Befestigungssystem für DJI Mavic 3 und Mavic 3 Enterprise-Drohnen ist leicht und tragbar und hat einen starken Schutz.

Spezifikationen

DJI Mavic 3 angeschlossenes Stromsystem



Schlüsselmerkmale

Unterstützungshöhe:	33 moder 55m
Ich...n-Eingangsspannungvon Bodenstrommodule	176-264Vac
OAusgangsspannungvon Bodenstrommodule	300~420Vdc einstellbar
S- Ich weiß.und Gewicht des Bodenelementes	D265*W150*H175mm, 5 Kilo.
OAusgangsspannungdes Luftmoduls	17.2 ± 0,2 Vdc
OAusgangsleistungdes Luftmoduls	600 W
S- Ich weiß.und Gewicht des Luftmoduls	D105*W56*H25- Ich bin ein guter Mann.

Umweltmerkmale
1) Umgebungstemperatur: -20°C bis 45°C (Arbeitszeit), -40°C bis 65°C (Lagerzeit).
2) Relative Luftfeuchtigkeit: 10-80% RH (Arbeit), 5-90% RH (Speicherung).
3) Höhenlage: 0-3000 m.

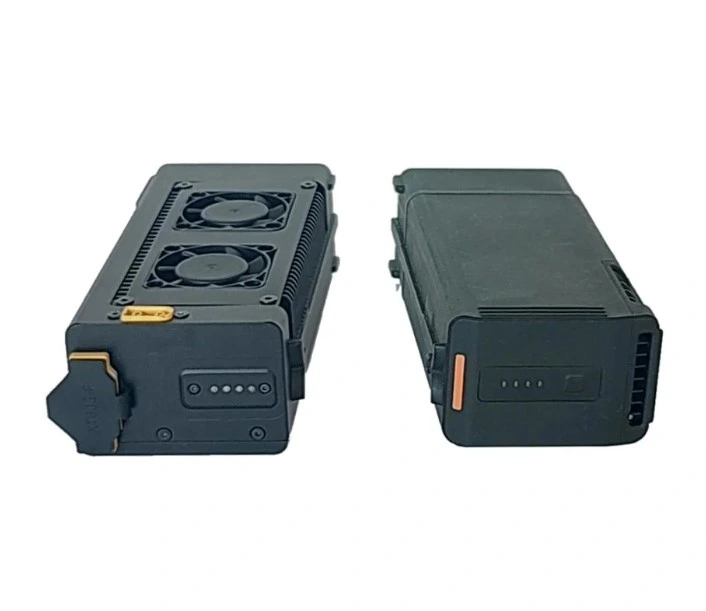

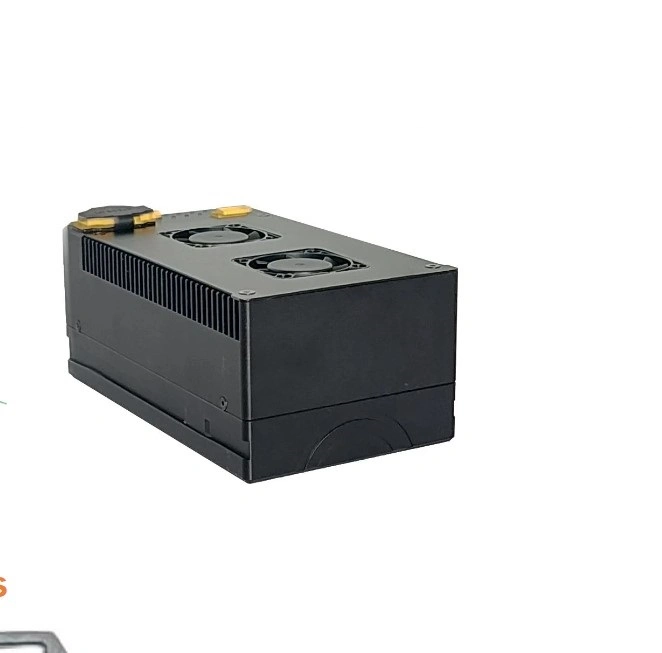

Stromversorgung des Luftmoduls
1) Eingangsspannung: 330-430 Vdc Eingangsspannung für einen breiten Bereich.
2) Ausgangsspannung: 17,2 ± 0,2 Vdc, konstante Ausgangsspannung.
3) Ausgangsleistung: 600 W (Nennleistung für langfristige Leistung), 800 W (Spitzenwert ≤ 10 s).
4) Schutzfunktion: Schutz gegen Eingangs- und Unterspannung, Ausgangs- und Überspannung, Überstrom, Kurzschluss und Temperaturüberschreitung.
5) Installationsmethode: Werkzeugfreier Knall bei der Installation.
6) Wärmeabbauverfahren: Passive Wärmeabbau, natürliche Luftkühlung der Wärmeabbauzähne.
7) Schnittstelle: Einstiegsverriegelungs-Luftfahrt-Steckdose, Ausgang XT30.
8) Größe: 115 × 59 × 35 ± 0,5 mm, ohne Befestigungsstützen.
9) Gewicht: 300 ± 10 g, ohne externe Steckverbinder.
10) Schutzniveau: IP54

Tetherkabel
1) Material: Silberplattierte, leichte, hochtemperaturbeständige Luftfahrtdraht, zusammengesetzte fluorplastische Isolationsschicht, hochmodulreiche Luftfahrtfaser-Gewebe.
2) Strom: 1,5-2A.
3) Gleichstromwiderstand: 26 ± 0,2 Ω, 100 m Schleife @ 20 oC,
4) Zugfestigkeit: ≥ 50 kg, widerstandsfähig gegen wiederholte Rückziehung und Freigabezeiten ≥ 500 mal.
5) Isolationsspannung: ≥ 3000 Vdc, nach 1 Minute kein Ausfall.
6) Kabellänge: 33 ± 2 m, unterstützt eine maßgeschneiderte Kabellänge.
7) Außendurchmesser: 2,2 ± 0,1 mm.
8) Gewicht: 0,65 ± 0,05 kg/100 m.

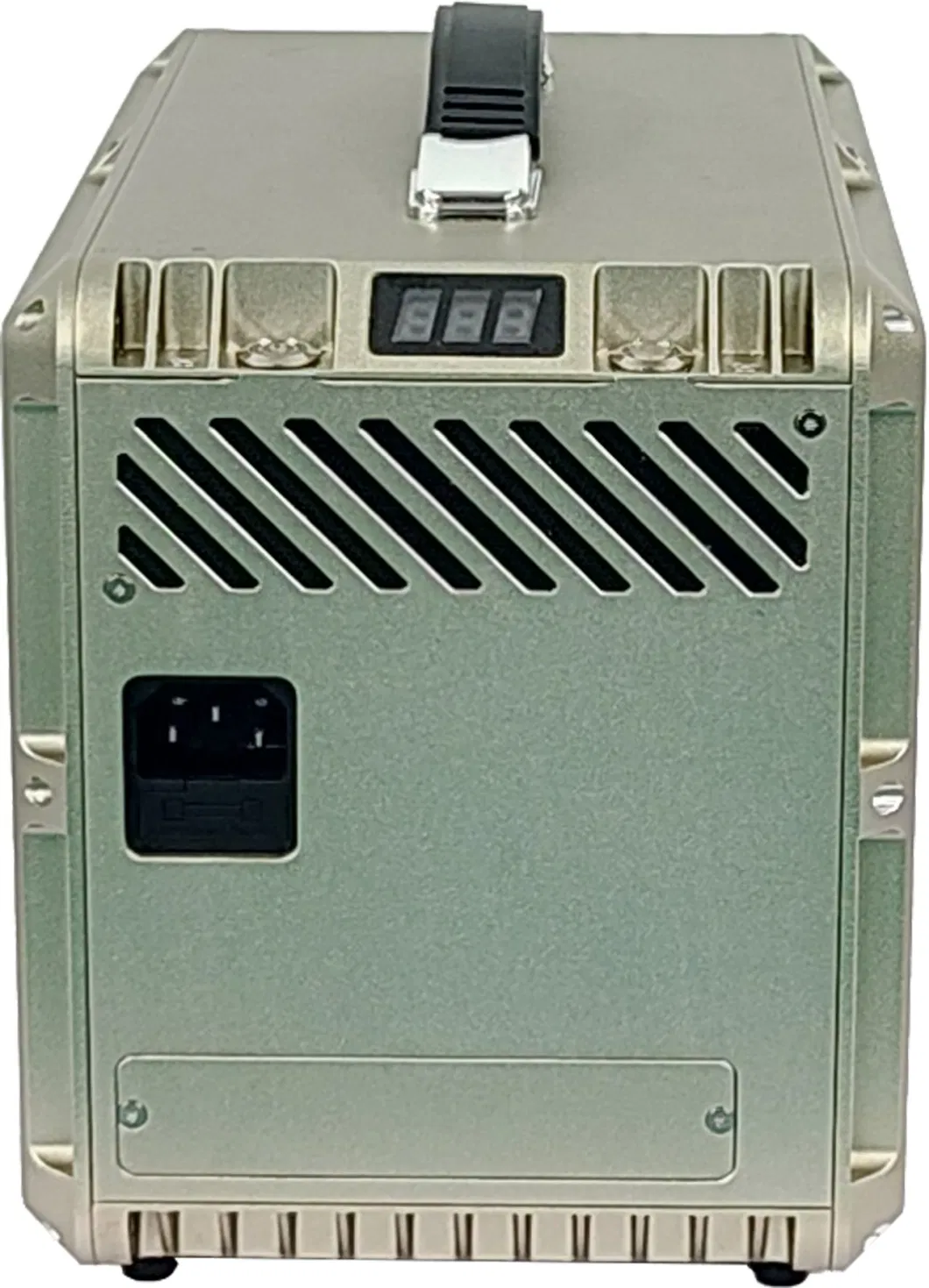

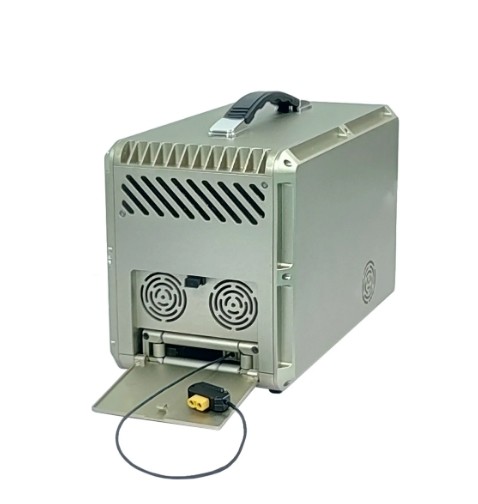

Tether-Bodenbox
1) Eingangsspannung: 176-264Vac breiter Einstiegsbereich, einphasige 220Vac @ 45-65Hz.
2) Ausgangsspannung: 300~420Vdc einstellbar, Fabrikstandard 400Vdc.
3) Ausgangsleistung: 800 W (Nennleistung für langfristige Leistung), 1000 W (Spitzenwert ≤ 30 s).
4) Speicherkabellänge: Standardspeicherkabel 33 m, maximaler Speicherkabel ≥ 55 m
5) Funktion Kabel-Ein- und Auswicklung: Passives Kabel-Auswickeln, lange Drücken der Taste, um sich automatisch einzuwickeln, und manuelles Wicklung im Falle eines Stromausfalls.
6) Schutzfunktion: Schutz vor Eingangs- und Unterspannung, Ausgangs- und Überspannung, Überstrom, Kurzschluss und Temperaturüberschreitung.
7) Fehlerwarnfunktion: Das Fehlerwarnlicht blinkt rot und gibt Alarmsignal.
8) Schnittstelle: Eingangssteckdose mit Schalter, Kabel-Ausgangssteckdose mit Flugsicherungssteckdose.
9) Knöpfe: Hochspannungs-Ein-/Aus-Knopf, Kabelrolle in Zwangsknopf, Alarmlampe
10) Größe: 280 × 150 × 185 ± 0,5 mm, ohne Fußpolster und -griffe.
11) Gewicht: 4,2 ± 0,1 kg, einschließlich 33 m Bindkabel.
12) Schutzniveau: IPx4.
13) Systemausrüstung: Rucksackentwurf, der Rucksack kann mit einem vollständigen Set von Bindungssystemen einschließlich einer Bindungsanlage, einer Stromversorgung des Luftmoduls, einer Beleuchtungseinheit ausgestattet werdenmit einer Breite von nicht mehr als 15 mm, mit einem Gesamtgewicht von 5,0 ± 0,2 kg.

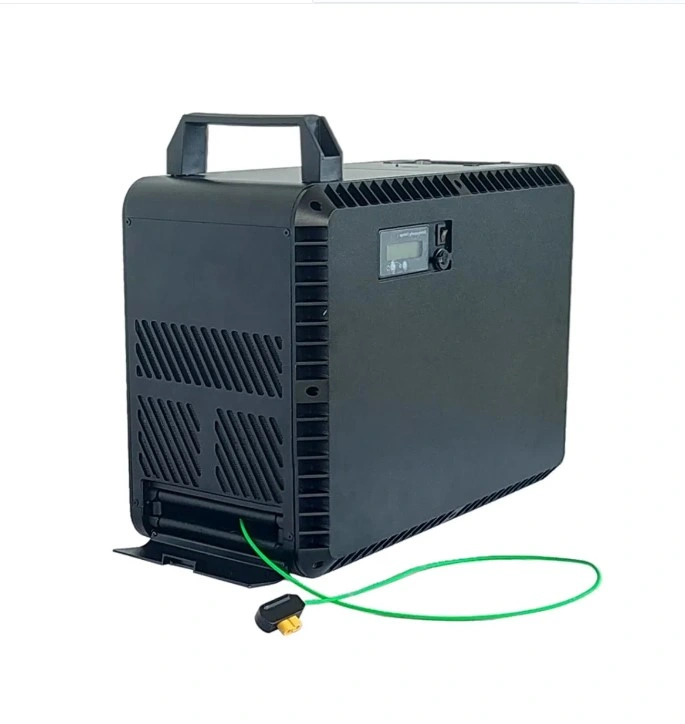

DJI M30 Bindungsträger

Schlüsselmerkmale

Unterstützungshöhe:	55 m oder 110 m
Eingangsspannung des Bodenelementes	176-264Vac
Ausgangsspannung des Bodenelementen	600~810Vdc einstellbar
Größe und Gewicht des Bodenstrommodules	360 × 180 × 260 mm, 9 Kilo.
Ausgangsspannung des Luftmoduls	25.5 ± 0,2 Vdc
Ausgangsleistung des Luftmoduls	2000 W
Größe und Gewicht des Luftmoduls	156 × 75 × 48 mm, 570 G.

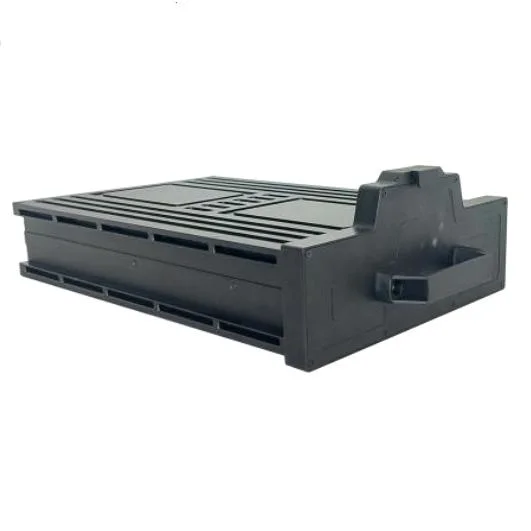

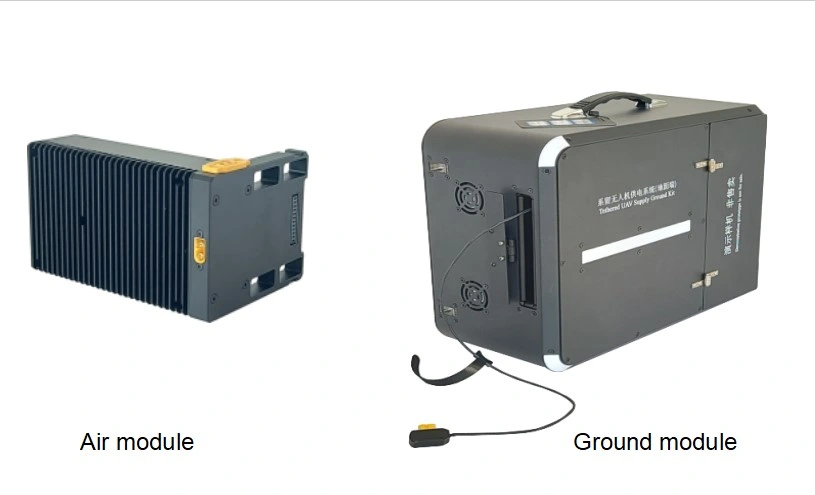

DJI M300/M350DrohnenTether-Station

Schlüsselmerkmale

Unterstützungshöhe:	55 m, 110 m oder 160 m
Eingangsspannung des Bodenelementes	176-264Vac
Ausgangsspannung des Bodenelementen	600~830Vdc einstellbar
Größe und Gewicht des Bodenstrommodules	360 x 280 x 165 mm, 9,2 Kilo.
Ausgangsspannung des Luftmoduls	51.5 ± 0,2 Vdc
Ausgangsleistung des Luftmoduls	3000 W
Größe und Gewicht des Luftmoduls	158 × 92 × 110 mm, 960 G.

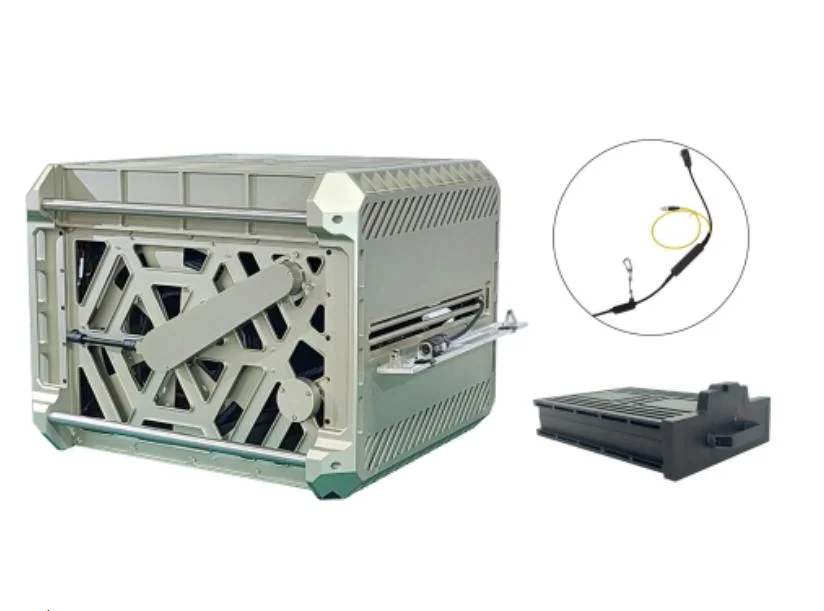

DJI Flycart30 Tether Antriebssystem

Schlüsselmerkmale

Unterstützungshöhe:	110 m oder 2200 m
Eingangsspannung des Bodenelementes	176-264Vac
Ausgangsspannung des Bodenelementen	600 bis 800 Vdc einstellbar
Größe und Gewicht des Bodenstrommodules	600 mal 570 mal 460, 54 Kilo.
Ausgangsspannung des Luftmoduls	59 ± 0,2 Vdc
Ausgangsleistung des Luftmoduls	19200 W
Größe und Gewicht des Luftmoduls	mit einer Breite von mehr als 50 mm,9.8 Kilo.



- Tag und Nacht Missionen
- Ein Funkrelais.
- Krisenmanagement
- Schutz der Standorte
- Verkehrsüberwachung
-Sicherheit von Großveranstaltungen
-Waldüberwachung
- Überwachung der Industrie
- Überwachung der Luftqualität

1- Mehr Rotor unbemanntes Luftfahrzeug (UAV) ist von gewisser Gefahr und Zerstörung, unsachgemäße Bedienung kann zu Personenschäden oder Sachschäden führen,Bitte verwenden Sie das Produkt in strenger Übereinstimmung mit der Bedienungsanleitung
2Der Bediener sollte professionell geschult und geprüft werden, ungebildetes Personal darf dieses Produkt nicht handhaben.
3. Nicht betrunken, schlecht müde, krank beim Umgang mit diesem Produkt
4. Das Personal muss ständig einen sicheren Abstand zwischen unbemannten Luftfahrzeugen (UAV) halten, um Gefahren zu vermeiden
5Bitte fliegen Sie unter dem sicheren Startgewicht, falls es Risiken gibt.
6Bitte fliegen Sie nicht unter starken elektromagnetischen Störungen.
7Bitte befolgen Sie die lokalen Gesetze und Vorschriften und fliegen Sie nicht in einer Flugverbotszone.
8Bitte bleiben Sie nicht in der Nähe oder berühren Sie den rotierenden Motor oder Propeller, falls er durch die rotierenden Propeller geschnitten wird.
9Bitte laden Sie die beiden Batterien vollständig, bevor Sie sie an den UAV installieren, und stellen Sie sicher, dass ihr Differenzdruck weniger als 0,1 V beträgt.
10. Die Batterie lange Zeit nicht verwendet, bitte lagern Sie es an einem gelüfteten trockenen Ort mit 60% Strom

1. Kartierung, Vermessung und 3D-Modellierung
2Überwachung.
3. Inspektion
4Lieferung.
5- Anpassung an die Anwendungs- und Kundenanforderungen

F1: Unterstützen Sie OEM/ODM?
A1: Ja, wir können Ihr Logo auf das Produkt drucken.
F2: Über die Proben.
A2: Unter normalen Umständen sind die Proben innerhalb von 7 Tagen und 10-20 Tage für OEM/ODM-Bestellungen fertig.
F3: Wie ist die Lieferzeit?
A3: Für regelmäßige Bestellungen können wir innerhalb von 15 Tagen versenden, für OEM/ODM können wir innerhalb von 25-45 Tagen versenden (je nach Menge).Wir werden Sie im Voraus über den Status und die Lösung informieren..
F4: Was ist die Mindestbestellmenge?
A4: Es gibt keine MOQ für Großhandel (1 Stück akzeptiert), einschließlich OEM/ODM.
F5: Können Sie die Versandkosten reduzieren?
A6: Bei der Berechnung der Versandkosten für Sie wählen wir immer den günstigsten und sichersten Express.Wir können die Kosten nicht niedrig halten, weil wir nicht bezahlt werden.Wenn du denkst, dass es teuer für dich ist, kannst du immer deine eigene Wahl treffen.
